新創四方 TA1014系列臥式穿芯微型精密交流電流互感器
產品型號
廠商性質 生產商
公司名稱北京新創四方電子有限公司
地 址北京市朝陽區酒仙橋北路甲10號電子城IT產業園B1座D3
企業信息
普通會員第19年
公司類型: 生產商
主運營:電源變壓器、可控硅觸發變壓器、霍爾傳感器、電壓...
所在地區:豐臺區
注冊時間:2007-07-23
一、 特點:
1、臥式穿芯印刷線路板直接焊接安裝、外形美觀;
2、體積小,精度高;全封閉,機械和耐環境性好,電壓隔離能力強,安全可靠。
二、使用環境條件:
1、環境溫度:-55℃~+85℃;
2、相對濕度:溫度為40℃時不大于90%;
3、大氣壓力:860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍:
20Hz~20KHz。
四、絕緣耐熱等級:
B級(130℃)。
五、安全特性:
1、絕緣電阻:
常態時大于1000MΩ;
2、抗電強度:
可承受工頻6000V/1分鐘;
3、阻燃性:符合UL94-Vo級。
六、外形圖、安裝尺寸和線圈圖:

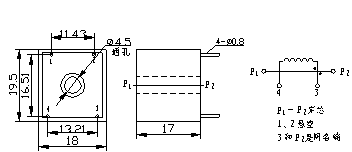

1、 TA1014-xZ
?。ㄝ敵隼@組引腳間距窄)
見右上圖。

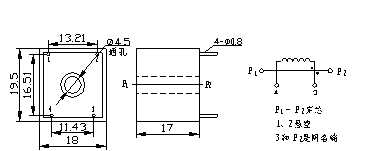

2、 TA1014-xK
?。ㄝ敵隼@組引腳間距寬)
七、性能參數:

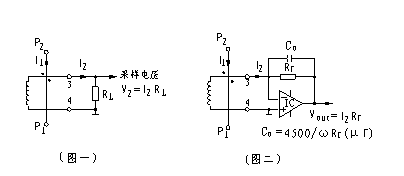

1、 用電阻法直接獲得采樣電壓時
?。ㄈ缦聢D一所示)
性能參數見表一;
2、 用IC法獲行采樣電壓時
?。ㄈ缦聢D二所示)
性能參數見表
八、注意事項:
1.電流互感器初級應串聯于被測電流回路中,次級應近似工作于短路狀態。
2.電流互感器次級電路不允許開路,所以請不要裝熔斷器.
