產品概述
CPS是英文Control and Protective Switching Device的縮寫,代表控制與保護開關電器。它是低壓電器中的新型產品。符合標準IEC47-6-2《低壓開關設備和控制設備 第6部分-多功能電器第2節控制與保護開關電器》。
控制保護開關第一代產品體積比較大,保護采用的雙金屬片技術。第二代產品的盡管解決了體積大的問題。但保護技術沒有什么大的突破;一直到上世紀九十年代中期,才出現了以微電子為保護技術的第三代產品。本公司研制開發的XLCPS系列控制保護開關就是以此技術為基礎,并在此基礎上通過應用新的微電子技術,使控制保護開關技術得到了新的發展。
適用領域
由于XLCPS具有控制與保護功能集成化,模塊化結構,體積小,對環境污染的防護等級高,分?jǐn)喽搪冯娏髂芰Ω?,飛孤小、電壽命長、連續運行性和可靠性高,安裝使用及維修操作方便等一系列優點,特別適用于現代化建筑中的泵、風機、空調、消防、照明等電控系統。冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的電動機控制與保護。電動機控制中心(MCC)尤其是智能化電控系統或要求高分?jǐn)嗄芰Φ腗CC(如果要求Ics達到80KA的配電控制系統)。工廠或車間的單電機控制與保護。
用途
XLCPS主要用于交流50Hz(60Hz)、額定電壓到660V、電流自0.16A至100A的電力系統中接通、承載和分?jǐn)嗾l件下包括規定的過載條件下的電流,且能夠接通、承載并分?jǐn)嘁?guī)定的非常條件下的電流(如短路電流)。
功能
XLCPS采用模塊化的單一產品結構型式,集成了斷路器(熔斷器)、接觸器、過載(或過流)保護器、欠電壓、缺相保護器等電器元件的綜合功能,根據需要選配功能模塊或附件,即可實現對各類電動機負載、配電負載的控制與保護。

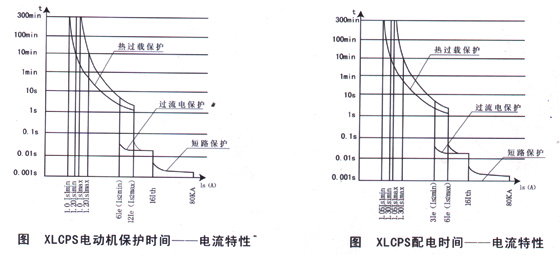

XLCPS保護曲線圖
過載、短路保護形式
1、 短路瞬時保護(保護電流與開關殼架等級有關,其整家電流為16Ith±20%)、動作時間﹤2ms
2、 短路短延時過流、大過載保護(面板上可調6~12Ie、3~6Ie)(﹤1s)
3、 過載長延時保護(面板可調、見XLCPS主要參數表)
4、 缺相保護功能:冷態≤1.0Ie不動作、1.5Ie 小于30S動作、6Ie小于3S動作、熱態情況下1.5Ie小于15S、6Ie<2S

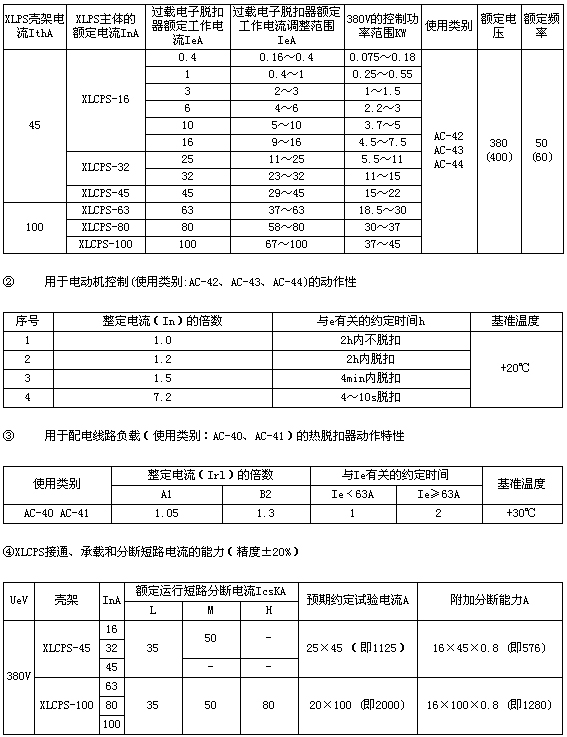

① XLCPS主要技術參數
