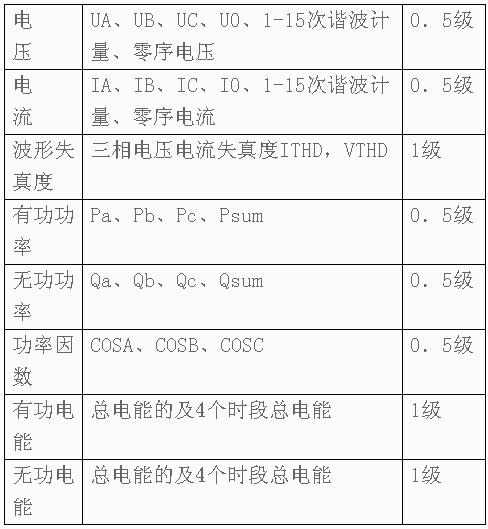

一、產品概述 我公司生產的ZYDF-2000Ⅱ智能電力監測儀是智能電力測控產品，具有高性能接口電路，軟件編制中嵌入有具有本公司自主產權的BDOS嵌入式單片機操作系統，所有軟件功能全部采用面向?qū)ο缶幊碳夹g(shù)，可根據用戶要求進行增減某些特定功能模塊，以滿足不同用戶的需求，具有功能強大、性?xún)r(jià)比高、電能計量數據準確、測量精度高，性能穩定、安全可靠，具備微機接口等特點。能滿足對大型工廠電能消耗的計量系統的各方面技術要求。 二、應用領域 ● 智能型開關柜、配電盤 ● 無功動態補償控制 ● 遠程抄表及電能綜合管理 ● 工廠能源管理系統 ● 分布式綜合電量采集、監控系統 三、產品功能： ● 高精度測量三相交流電壓、電流真有效值、有功功率、無功功率、視在功率、功率因數、電壓電流諧波失真度、分時及總的有功電能、無功電能,電網零序電壓電流等電力參數。 ● 具備電網過壓、欠壓、過流等多種故障檢測功能，并且對任一故障可選擇設定故障處理方式，實現故障的分級管理和處理。 ● 記錄故障參數和故障發生、排除的日期、時刻，故障數據可掉電保存。 ● 各種參數可通過前面板設定（密碼保護）或軟件設定。 ● 可選數據定時記錄功能（選配功能）?？蓪?shí)現最長78天的電網檢測數據記錄。 ● 大屏幕漢字液晶可同時顯示多種電量，全部操作可根據漢字提示直接輸入，實現智能儀表現場無障礙輸入。 ● 采用標準RS485數字接口和標準MODBUS-RTU通訊規約，可與多種品牌的PLC、RTU及工控組態軟件（組態王、Synall、FIX、WinCC、Intouch等）實現網絡通訊，構成用電網絡監控系統。 四、產品特點： ● 高精度、多功能，具備諧波檢測功能 ● 具備無源信號輸入輸出接口 ● 數據定時記錄儀表每天記錄24小時整點的數據；每天統計記錄最大最小值數據；每天統計記錄數據。 ● 分時計費 ● 報警功能可隨意配置 ● 數據定時記錄 ● 顯示操作簡便 ● 安裝方便靈活 ● 數據存儲安全性高 ● 可靠性高 ● 性?xún)r(jià)比高 ● 寬工作溫度范圍 正常工作溫度： -20℃～＋55℃；掉電存儲溫度：-30℃～＋70℃。 ● 寬工作電源范圍 輸入范圍為：（AC/DC）85V-265V，正常工作功耗：<2W，最大功耗：<3W。 五、測量功能 監控儀表提供了多種實時測量參數（如下表所示），所有測量參數可通過儀表大屏幕漢字液晶現場 顯示，也可以通過RS-485通訊口由上位機讀取。所有電壓、電流的讀數都是真有效值。 ● 測量參數表： 六、網絡通訊設置 ● 經由RS-485通訊接口或現場直接由按鍵設定系統參數。 ● 通訊參數包括：通訊地址，通訊波特率。 ● 通訊格式符合標準Modbus RTU方式（8個數據位/1個停止位/無奇偶校驗）。 ● 串行通訊口為RS-485連接方式，通訊地址（0-255）和波特率（1200、2400、4800、9600bps）均可設定。 ● 所有測量數據均可經由RS-485串行口讀出；所有設置數據均可經由RS-485串行口設置。 ● 具備高速光耦合隔離硬件，高抗干擾設計。 ● 通訊距離最長可達1.2公里，一條雙絞線最多可連接32臺儀表。 ● 通信響應時間：<0.02 S （典型），<0.05 S（最大）。 七、基本參數 （1） 輸入電壓：輸入范圍：AC0-280V；（相電壓）； 額定電壓：AC220±20%V； 過載能力：2倍額定值（連續）；2500V/1秒（不連續）； 輸入負荷：最大為0.1VA； （2） 電流輸入：輸入范圍：AC0-10A； 額定電流：5A； 過載能力：2倍額定值（連續），100A 1秒（不連續） 輸入負荷：最大為0.1VA； （3） 頻率輸入：輸入范圍：50 HZ ±5% 額定頻率：50HZ； （4） 儀表電源： AC/DC 85～265V 功耗<3W； （5） 溫度范圍：工作溫度： -25℃～+40℃； 存儲溫度： -10℃～+70℃。
