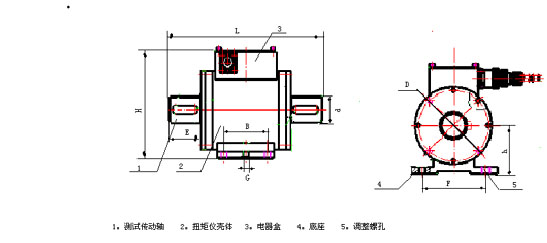

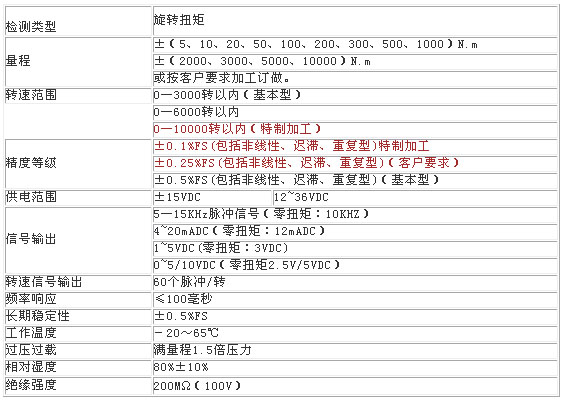

概述： 本系列扭矩傳感器是北京威斯特中航機電技術有限公司在離子束濺射薄膜應變橋?qū)Ｓ屑夹g(shù)基礎上研制開發的，專門用于測量扭矩參數的傳感器。本系列扭矩傳感器采用應變橋電測技術，用一組環形變壓器非接觸提供電源，用微功耗信號耦合器代替了環形變壓器進行非接觸傳遞信號，有效地克服了電感耦合信號帶來的高次諧波自干擾及能源環形變壓器對信號環形變壓器的互干擾，同時將輸出尖脈沖變成等方波信號，因此本系列扭矩傳感器可以長時間，高轉速運轉。 CYB-803S用于測量旋轉扭矩值。由于輸出為方波頻率信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期工作，廣泛應用于電機、發電機、減速機、柴油機的轉矩、轉速和功率的檢測。 技術特點 檢測精度高、穩定性好 體積小，重量輕、易于安裝 測量正、反向扭矩 沒有集流環等磨損件，可以高轉速長時間運行 應變彈性體強度大，可承受120%載荷； 輸出4—20mA電流信號，抗干擾性強，可任意位置，任意方向安裝； 傳感器部分可脫離二次儀表獨立使用，直接與測量板卡、PLC或DCS組成扭矩測量裝置 應用領域： ◆檢測電動機、內燃機等旋轉動力設備，輸出扭矩及功率； ◆檢測發動機、風機、泵、攪拌機、減速機、變速器、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率； ◆檢測各種機械加工中心、自動機床的工作過程中的扭矩； ◆檢測各種旋轉動力設備系統所傳遞的扭矩及效率； ◆檢測扭矩的同時可以檢測轉速、軸向力； 技術指標 外型尺寸圖 安裝示意圖 安裝注意事項 1、先測量變送器的軸徑和中心高，待裝； 2、使用兩組聯軸器，將傳感器安裝在動力源和負載之間； 3、建議使用彈性萬向節聯軸器安裝，以保證同心度＜0.05mm以下； 4、動力及負載設備必須固定可靠避免振動； 5、將本傳感器的基座與設備的基座固定可靠，中心高度必須調節合適，以避免產生彎矩； 6、安裝底座必須有一定的強度； 7、待全部安裝完畢確認無誤的情況下，方可通電調試。 注：確定正、反向轉矩，將軸一端固定，另一端順時針施加扭力，確定為正向轉矩；相反則為負向轉矩。傳感器的安裝必須由專業機械安裝人員安裝。
