威海星佳 JKE-1 固態繼電器移相觸發模塊
企業信息
普通會員第20年
公司類型: 生產商
主運營:固態繼電器、晶閘管、整流管模塊、固態接觸器、移...
所在地區:威海市
注冊時間:2006-09-28
同類優質產品
更多+
產品分類
產品新聞
產品介紹
JKE-1移相觸發模塊用來觸發相控型固態繼電器,當調節模塊的控制電壓0-5VDC)時,其輸出端便產生一個與電網電壓同步的(1800-00)的調寬觸發脈沖,該脈沖控制相控型固態繼電器便可實現對負載的移相調壓。
主要技術參數:
●電源電壓:AC 15V。
●工作電流:≤30 mA。
●同步電壓:取自電源電壓。
●基準電壓:內部+5V。
●輸出脈沖波形:矩形波。
●輸出脈沖幅度:5VP-P
●移相范圍:0-1800
●電位器:10KΩ 2-5W

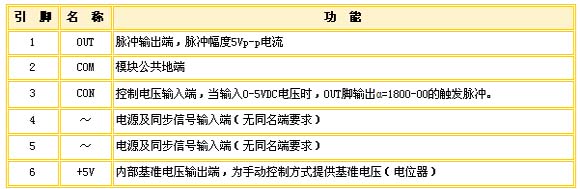

引腳功能:
應用電路:

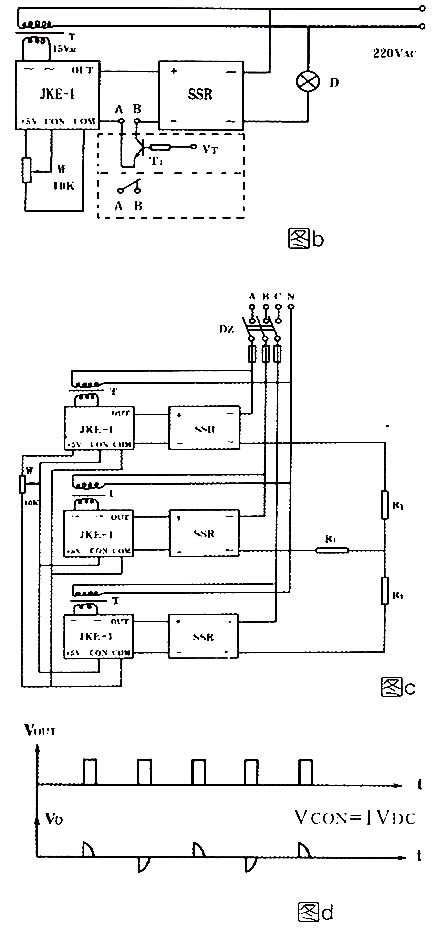

圖2是JKE-1典型調光應用電路,按圖接線后,如在3腳CON和2腳COM間輸入0-5V的控制電壓,則1腳OUT端輸出脈沖寬度變寬,使被觸發SSR的導通角從00-1800變化,負載D上的電壓隨之變化,燈的亮度也隨之變化。如果這一控制電壓是由一些自動控制儀器輸出的,則固態繼電器(隨機控型)SSR的輸出電壓也隨控制電壓的變化而變化,達到了自動控制的目的。如果需要手動控制,則將一只10KΩ的電位器如圖接到6、3、2腳,調節電位器就可達到調節SSR輸出電壓的目的。
如果負載是一臺用簡易溫控儀表控制的電阻爐,想提高其控溫精度,則按圖3接線即可。升溫時調節電位器使電阻爐全壓加熱,達到溫控儀表設置溫度時,調節電位器W使輸出電壓在保溫點電壓上限附近,利用溫控儀表的輸出觸點控制SSR的通斷,可提高電阻爐的控溫精度。
圖4是三相負載的手動調壓電路,如果去掉電位器,將CON端接自動控制儀器輸出,則成為三相自動調壓控制電路。三相電源不平衡時,電位器用三聯同步電位器可提高三相輸出平衡度。具體辦法是,在每聯電位器接6腳端接一小電阻,調節電阻值使各相輸出平衡。

加油機油泵電機用三相固態繼電器
