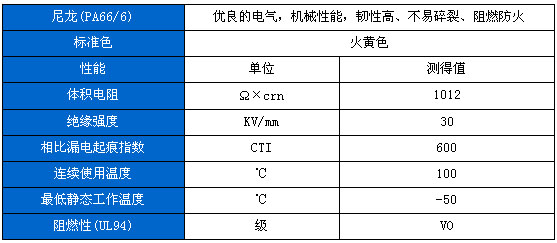

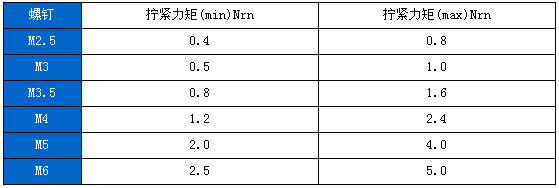

一.特點說明: 1.接線系統: 　　接線系統的功能是對導線進行機械和電氣的可靠聯接。該壓線框是用淬火硬化并經鍍鋅鈍化的鋼制成，能承受巨大力矩的鋼制螺釘能牢固地壓緊導線。銅質的導電片鍍上柔韌的錫一鉛合金，能確保與導線保持氣密，低阻，永久性聯接。該接線 2.優點: ·接觸壓力大，且接觸面積大，接觸電阻小 ·具有自鎖、抗震、防松功能、無需維護 ·可安裝測試插孔，可在線測試 ·接觸點絕對氣密，耐腐蝕 ·多股線允許不壓接端頭，可直接聯接 ·可以任意橫向聯絡，使用方便 3.自鎖功能原理: 　　大的接觸壓力只有連續作用在導線上才是有效的。、。這在JHD5壓線框上得以體現。當壓線框螺釘擰緊后，靠壓線框帶螺紋孔的上片微微張開鎖住壓線框螺釘，使巨大的接觸力得以保持。當溫度波動引起壓接導線直徑改變時，鋼制壓線框的彈性會自動補償，因而不必再次擰緊壓線框螺釘。 二.絕緣材料及特性 1.接線端子螺釘擰緊 　　根據GB/T14048.1-2000表4，擰緊力矩的下限量是保證電氣和機械聯接性能的最小值，擰緊力矩的上限是保證接線端子機械穩定性能的最大 值。在規定力矩范圍內擰緊螺釘可以保證。 ·聯接可靠，接觸點氣密 ·不對壓線框造 成損壞 ·電壓降明顯低于標準的界值 2.一字槽螺釘 3.使用方便 　　JHD3端子每個接線處都是開口的。就是說，只需將導線插入壓線框并擰緊螺釘即可。接線非常方便。
