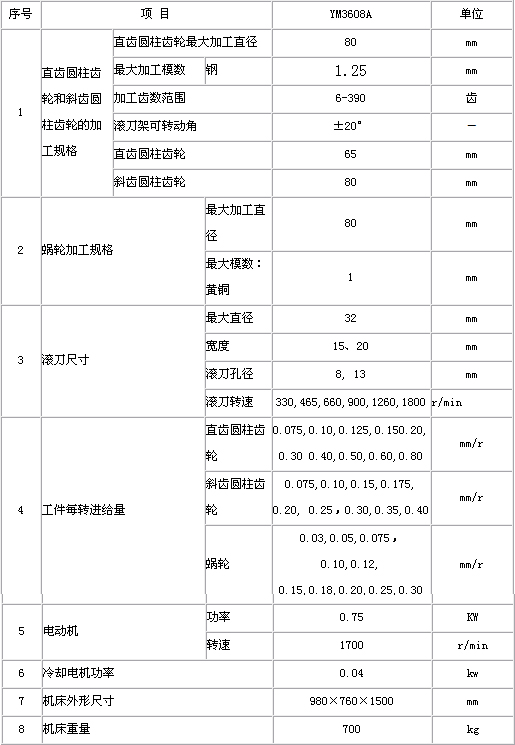

機床主要用途、適用范圍： 1.1 主要用途 1.1.1 YM3608A 精密臥式滾齒機主要用于加工精度較高的小模數直齒圓柱齒輪、小角度斜齒圓柱齒輪及蝸輪。 1.1.2 使用高精度滾刀、采用合理的切削規范時，可加工 6-7-7 級精度[GB/T2363-1990（模數小于1mm）或GB/T10095-1988（模數大于、等于1mm）]的直齒圓柱齒輪，表面粗糙度Ra為3.2μm 。 1.1.3 使用高精度滾刀、采用合理的切削規范時，可加工 7 級精度[GB/T2363-1990（法向模數小于1mm）或GB/T10095-1988（法向模數大于、等于1mm）]的斜齒圓柱齒輪，表面粗糙度Ra為3.2μm 。 1.1.4 采用徑向法加工蝸輪，使用高精度滾刀、 采用合理的切削規范時，可達到與直齒圓柱齒輪相當?shù)木取? 1.2 適用范圍 1.2.1本機床通過各種交換掛輪的組合，可加工的齒數范圍為6～390齒，滾刀架轉動角度為±20°。 1.2.2本機床操作簡單、調整方便， 可實現多臺機床的管理。本機床可廣泛用于摩托車、儀器、儀表、玩具、 電動漁具等行業的各種不同精度的小模數齒輪的成批、大量加工。 技術參數
