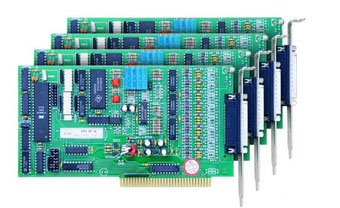

產品介紹： 1．輸入和范圍 1）熱電阻：PT100,Cu50,Cu100,熱敏電阻（特殊定制），全溫度范圍 2）熱電偶：K,S,B,T,E,J,W,R,N，全溫度范圍 3）電 流：4～20mA,0～20mA 4）電 壓：0～5V,1～5V,0～60mV 2．分辨率 （1）熱電阻：0.0625℃/字 （2）熱電偶：0.125℃/字, S和B也提供0.25℃/字 （3）電 流：512碼/mA （4）電 壓：2048碼/V，256碼/mV 3．精度：優于±0.05% 4．通道：8個通道或4個通道，由跳線選擇 5．轉換時間 濾波方式：2.16S/8通道，1.2S/4通道 無濾波方式：720mS/8通道，400mS/4通道 6．使用端口 兩個端口：一個狀態口，一個數據口 7．輸出數據 每個通道為16位二進制有符號數原碼，8個通道按順序輸出 8．外型尺寸 PC總線： 190mm×100mm STD總線：165mm×114mm 9．電源與功耗 +5伏電源，電流約70mA。隔離電源在板上變換。 P51和S51系列智能溫度、電流和電壓——數字轉換微機接口板是將溫度傳感器（熱電偶，熱電阻等）的輸出信號或電流、電壓直接轉換成數字量，通過系統總線（PC或STD）將數據傳送給主機。在接口板上由89C51單片機管理接口板自動工作，通道轉換、ADC啟動、采集數據、參比端補償（熱電偶）、引線電阻補償（熱電阻）、數字校零、非線性校正和數據處理等，均由接口板上單片機完成，主機僅在需要數據時，選中接口板，用約1毫秒時間就能把8個通道16個字節數據按順序讀走。讀取的數據是已經線性化了的溫度的數字量，技術人員不需要有關溫度檢測專門知識即可使用，大大節省開發時間，顯著提高了人機效率。本產品主要用于ISA總線或STD總線計算機的數據采集和控制系統。
