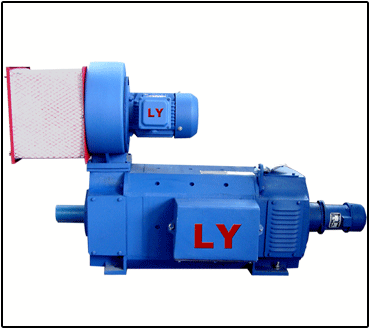

Z4系列直流電機簡介： Z4系列直流電機廣泛用作各類機械的傳動源，諸如冶金工業軋機傳動，金屬切削機床、造紙、印刷、紡織、印染、水泥、塑料擠出機械等等。 本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸‘B’之外，符合IEC72國際標準。 本系列電機的性能及技術要求可按照國際電工委員會標準，IEC34-1或西德國家標準DIN57530的要求考核。 本系列電機采用多角形結構，空間利率高。定子磁軛為疊片式，適用整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況，磁極安裝有精確定位，因而換向良好。 電機絕緣等級為F極，采用可靠絕緣結構及浸漬工序，保證絕緣性能穩定和良好散熱。 Z4系列直流電機的特點： 本系列電機具有體積小、性能好、重量輕、輸出功率大、效率高及可靠性高的特點，可以與當今國際先進水平的電機較量。 電動機可用三相全控橋式整流以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑制脈動電流。 Z4系列直流電機性能： 　 1、技術數據表中的數據應按下列使用條件工作 a.海拔不超過1000m； b.周圍空氣溫度不大于40℃； c.工作環境不應有酸性、堿性或其他對絕緣有腐蝕作用的氣體； d.電機為連續工作制（SI）； e.電動機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電； 2、電動機標準額定電壓為160V、440V。也可根據具體派生出220V、400V和660V或其他電壓。 3、電動機額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九檔。 減小電樞電壓為恒轉矩調速，減小勵磁電壓為恒功率調速，調速范圍見技術數據表（表2）。不同調速范圍時的負載倍數見附錄1。 在額定電壓以下用調壓調速時為恒轉矩。其最低轉速均規定為不低于20r/min，此時仍能維持額定轉矩，轉速平穩。 4、電動機的基本勵磁方式為他勵，標準勵磁電壓為180V，其他勵磁電壓亦可協商。 電動機允許強行勵磁，強勵電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。 為確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞組兩端并聯一個釋放電阻以防止身感電勢。在標準勵磁電壓時其值約為七倍勵磁繞組電阻（冷態）。勵磁電壓高于標準電壓時，并接釋放電阻值可小于七倍，反之大于七倍。 5、Z4-315、Z4-355、Z4-400和Z4-450四個機座帶有補償繞組。在Z4-250和Z4-280兩個機座號中派生帶有補償繞組的電機也是可能的。 6、電機提供有接地標注的接線柱。 7、技術數據表內的功率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗，不包括鼓風機損耗。 Z4系列直流電機的型號說明：（如下例子） 注： 1、字母“B”表示電機有補償繞組，僅適用于Z4-250和Z4-280這二個機座號； 2、數字1、2表示短、長端蓋； 3、就Z4-112機座而言，第一數字代表極數，第二數字為鐵心長； 4、字母“Z”意思是直流電機，數字“4”為第四次系列設計號。
