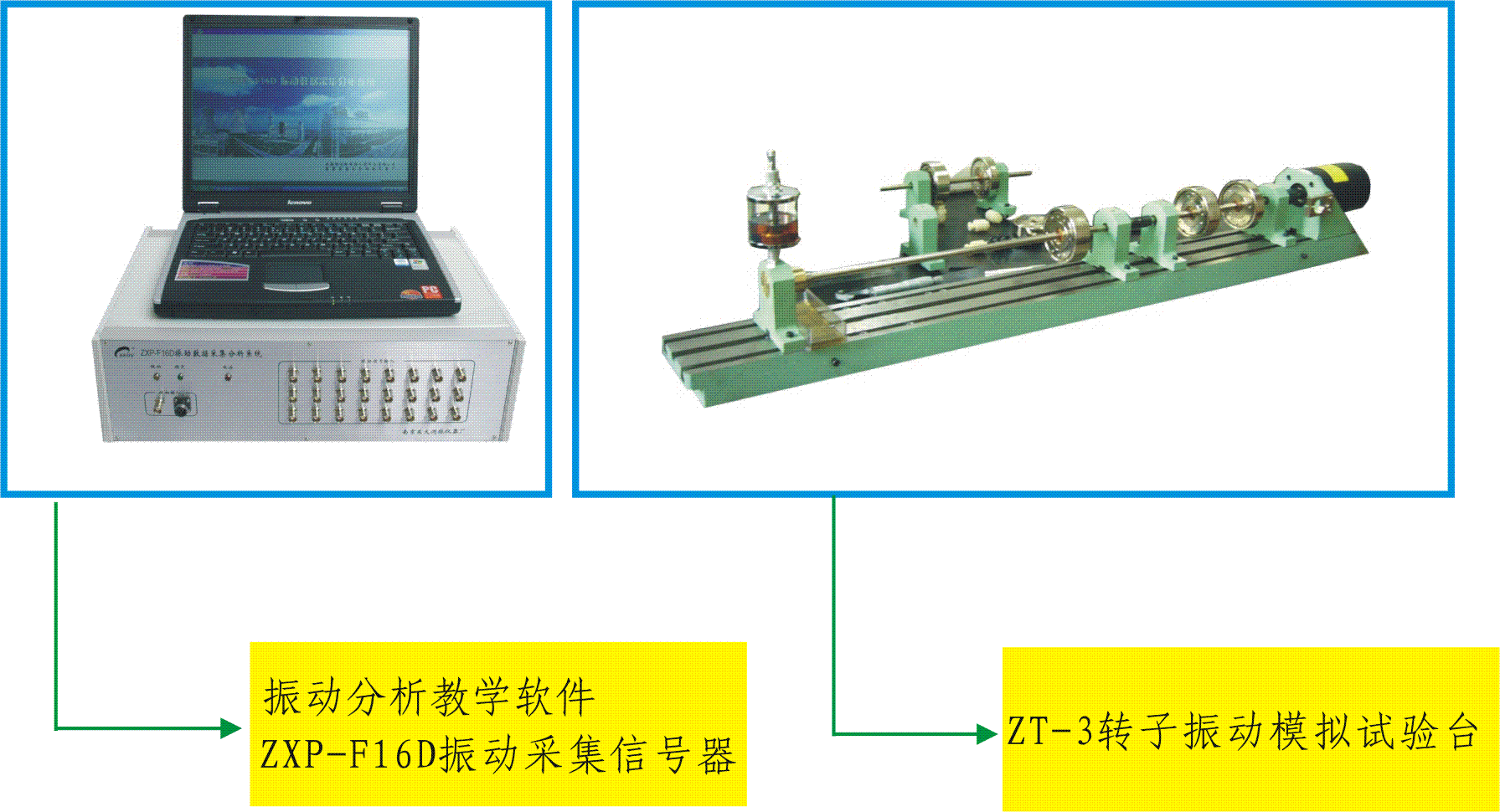

一、產品概述 多功能轉子實驗系統是專為科研院所、高等院校的機械學院測控及熱能與動力專業學科開發的教學、實驗系統。該系統功能強大，配置靈活，用戶界面友好，操作簡單方便，結合高等院校的理論教學課程，為高校師生提供了全套實驗設備，是一套非常適合進行科研、教學和培訓的轉子振動試驗系統。 多功能轉子實驗系統配套電渦流傳感器、磁電式速度傳感器、光電傳感器等，能很方便地描繪出波特圖（幅頻和相頻特性曲線）、振型圓、軸心軌跡圖、頻譜圖、趨勢圖、軸中心位置圖及升速率圖等。 二、多功能轉子實驗系統構成 多功能轉子實驗系統必須配置ZT-3轉子振動模擬試驗臺形成系統 2.1單通道采集 2.2多通道同時采集 2.3系統基本配置表 三、主要教學實驗內容（可選） 根據試驗?zāi)康目蓪⒃囼?yàn)臺組裝成幾種不同型式。幾種基本型式可用于：驗證質量不平衡等引起的振動；驗證油膜振蕩理論；驗證自由轉子擾動. 具體可分為： 1. 柔（撓）性轉子動平衡 2. 剛性轉子動平衡 3. 轉子過臨界的轉速測量 4. 轉子結構形式對臨界轉速的影響 5. 柔（撓）性轉子的振型 6. 滑動軸承油膜振蕩 7. 非接觸測量軸的徑向振動和軸向位移 8. 軸承座及臺體振動測量 9. 試加重進行單面、雙面、多面轉子動平衡 10. 振動監測、分析圖表：波德圖、頻譜圖、趨勢分析圖、棒圖、極坐標圖、軸心軌跡圖、軸中心線圖、層疊圖等。
