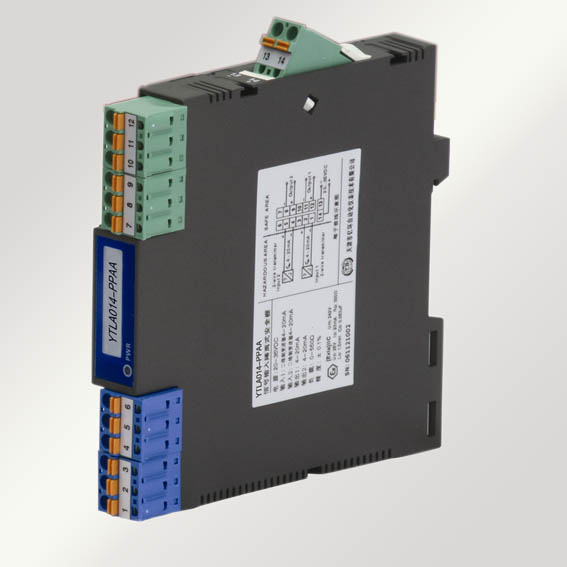

1、概述 YTLA系列隔離式安全柵是依據國家標準：GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》設計的產品。是控制室儀表與現場儀表之間的本質安全關聯設備?？蓮V泛應用于工業過程控制中，需要本質安全防爆的場合。 2、特點 ● 供電電源—輸出回路—輸出回路之間電磁隔離。 ● 全模塊化設計，小體積，低功耗。 ● 上電穩定時間3-5秒。 ● 薄型卡裝式結構，耐燃性材質機殼，厚度僅為16mm，可密集安裝，組合、拆卸十分方便。 ● 拔插式接線端子，獨立的電源接線端，可帶電拔插，安裝、接線、維護簡便易行。 ● 通過安全認證。 3、技術參數 ● 工作電源：獨立的電源接線端子連接，工作電源：20-30VDC ● 最高防爆電壓 Um：250V ● 隔離強度：輸入回路/輸出回路/供電電源/儀表外殼（以及接線端子）之間1500V-2500VAC/1分鐘 50Hz ● 接線端子：拔插式接線端子；端子標號；本安接線端1、2、3、4、5、6；非本安接線端7、8、9、10、11、12；供電電源接線端13-、14+；適合截面積不超過2.5mm2的多束或單股電纜。 ● 安裝及所處區域：35mm標準導軌卡式安裝；建議采用垂直安裝形式。YTLA系列隔離式安全柵安裝在安全區。 ● 環境溫度濕度限制 工作運行溫度：0～+60℃ 運輸儲藏溫度：-20～+80℃ 相對濕度：5～95%RH ● 外形尺寸 寬（厚）×高×深=16×116×110（mm） ● 整機重量；約110g～120g
