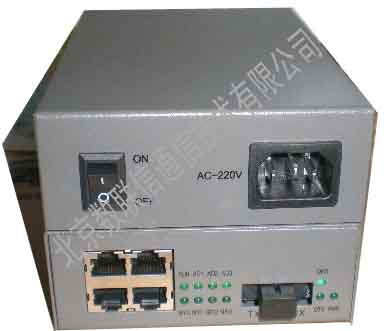

一：DA-100W-4 LAN系列帶交換功能光纖收發器概述 本公司新推出品的LAN系列帶交換功能光纖收發器是基于二層結構的帶交換功能的智能光纖收發器。除具有收發器的一切功能外，它還具有獨有的4個以太網口設計，突破了原有一個以太網口的限制，且交叉線、直連線自識別，各以太網口之間可組成VLAN。該產品的誕生使得局域網的組建更加容易、輕松，并且還可以通過該產品自帶的光纖接口連接遠端局域網。使用該產品構建網絡可大大減少網絡投資，簡化網絡結構，使得網絡更穩定、更安全。該產品可廣泛應用于電信、電力、智能小區、校園網、政府網站、有線電視、石油以及移動基站等場合，是早期不帶交換功能的光纖收發器的理想的替代品。 LAN系列帶交換功能光纖收發器的光纖接口可選雙纖和單纖兩種。 二：DA-100W-4 LAN系列帶交換功能光纖收發器產品性能 ●采用二層高性能交換芯片，有效隔離沖突； ●光纖接口有遠端鏈路監測功能,當光纖鏈路出現故障時，相應的狀態指示燈會給出告警； ●內置的大容量緩存和高效CPU，具有平衡流量、隔離沖突和檢測差錯（CRC）等功能，實現真正的無阻塞傳輸交換性能，保證數據傳輸的更高的安全性與穩定性 ●高度的電磁屏蔽特性及良好的電磁兼容性； ●靈活的接入模式； ●高度的系統可靠性及穩定性； ●支持IEEE802.3，IEEE802.3，IEEE802.3x等協議 ●最大可轉發1916字節的以太網包 ●半雙工或全雙工自適應連接 ●核心采用無阻塞構架,保證數據包的高速轉發 ●內置MAC地址列表,可存儲1024個MAC地址 ●多模傳輸距離可達5公里單模傳輸距離最遠達120公里； ●所有關鍵元器件采用國外著名公司產品，電路布局科學，抗干擾能力強，采用表面焊接流水線加工生產，高品質的激光器件具有良好的光特性、電氣特性和溫度穩定性和單色性，保證可靠的數據傳輸 ●工作狀態指示燈齊全，工作狀態一目了然 ●電口支持雙絞線交叉/直連自動識別，無須特制雙絞線 ●具備四個10/100Mbps以太網電接口和一個100Mbps以太網光接口 ●內置專業開關電源，安全穩定，整機功耗小于7.5W ●光口可選單/多模, 單/雙纖,FC/SC/ST 接口,多模最長 傳輸距離可達5km,單模最長傳輸距離可達120km（雙纖） 三：DA-100W-4 LAN系列帶交換功能光纖收發器技術參數 1、 以太網接口 　1）符合標準：IEEE802.3、IEEE802.3u、IEEE802.3x 　2）速率：10/100Mbps，全雙工/半雙工自適應 　3） 物理接口：RJ45（4個） 　4） 連接電纜可采用5類/超5類UTP，傳輸距離可達100米 2、 光纖接口 　1）光纖接口可選單纖與雙纖兩種 　2）物理接口：ST、SC，FC可選 　3）工作模式及波長：多模850nm 1310nm和單模1310nm 1550nm 　4）連接光纖可采用：50/125, 62.5/125, 100/140μm 等多模光纖和 8.3/125, 8.7/125, 9/125, 10/125μm 等單模光纖 四：DA-100W-4 LAN系列帶交換功能光纖收發器設備說明 前檔板示意圖及指示燈說明: a 以太網口指示：　 AD0,AD1,AD2,AD3: 分別表示端口1,2,3,4的LINK,TX,RX數據狀態SPD0,SPD1,SPD2,SPD3: 分別表示端口1,2,3,4的100M/10M指示（亮時表示為100M,不亮時為10M） b 光口指示：　 TX: 表示為光口的發接口 RX： 表示為光口的收接口 ORX: 表示為光口收到光時，為亮，否則滅 OTX: 表示為光口發光有效，為亮, 否則滅 C 電源指示： PWR: 正常時亮 五：DA-100W-4 LAN系列帶交換功能光纖收發器環境要求 工作溫度：0～70℃ 存放溫度：-10～85℃ 濕度：5%～90%（無凝結） 電源：150VAC～275VAC輸入 （也可選-48VDC輸入）
