一、VS5000虛擬示波器的應用:
1. 電子線路的測試
2. 教育和技術培訓
3. 信號邏輯關系驗證
4. 混合信號電路測量
5. 電路功能測試

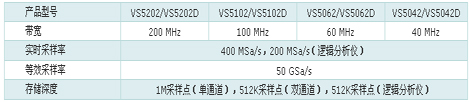

二、VS5000虛擬示波器的產品規格:
三、VS5000虛擬示波器的特點及優點:
1. 配備16通道邏輯分析儀
2. 實時采樣率400MSa/s,等效采樣率高達50GSa/s
3. 存儲深度:1M采樣點(單通道),512K采樣點(雙通道),512K采樣點(邏輯分析儀)
4. 外置設計,體積小巧,可橫置或立放;精密加工鋁合金外殼,美觀耐用
5. 雙通道+外觸發,根據帶寬分為200MHz、100MHz、60MHz、40MHz多種型號
6. 集成高速USB 2.0 接口
7. 20種自動測量功能
8. 光標測量包括手動模式、追蹤模式和自動測量模式
9. 內嵌FFT頻譜分析功能
10. 內置硬件頻率計
11. 集成局域網 LAN 接口
12. 人性化的使用界面,親切而易于上手
四、VS5000虛擬示波器豐富的觸發功能:
1.可調觸發靈敏度:有效濾除有可能疊加在觸發信號上的噪聲,防止誤觸發
2.交替觸發:是一項模擬示波器的功能在數字示波器中的重現
3.斜率觸發:依據信號的上升/下降時間來判斷觸發
4.上升&下降沿觸發:主要應用于觀察眼圖的一些特殊信號,一般在高檔示波器中才可見到
