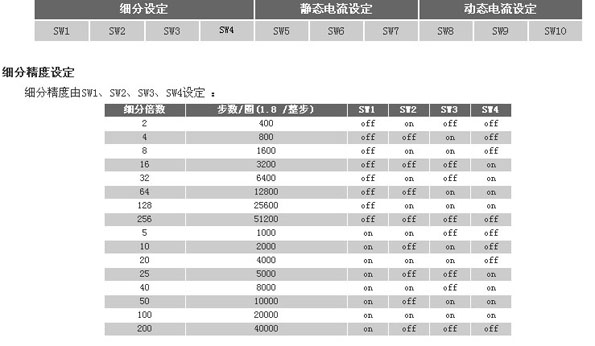

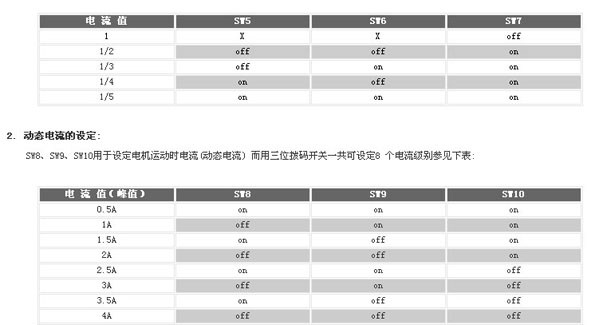

2HB504是采用美國WJT先進技術生產的細分型高性能步進驅動器(2HB504M：細分，2HB504:整半步) 適合驅動小型的任何兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，步進電機可以達到更高的速度和更大的高速扭矩；細分功能使步進電機運轉精度高, 振動小, 噪聲低；先進的過流、過壓、過熱保護電路使系統運行更可靠、更安全。 特點： ● 高性能低價格 ● 雙極恒流斬波方式 ● 直流供電，最高50VDC ● 大電流：最大驅動電流4A/相（設定方便，檔位可選0.5A,1A,1.5A, 2A,2.5A,3A,3.5A,4A。可根據客戶要求定制特定的電流設定值。） ● 高細分：最高256倍細分,并有二進制和十進制可選（設定方便，精度可選2, 4, 8, 16, 32, 64,128,256,5,10,20,25,40,50,100,200倍細分） ● 靜止時鎖定電流可選 ● 輸入信號光隔離 ● 輸入信號TTL 兼容，同時可接受差分信號輸入 ● 20KHz 斬波頻率 ● 高可靠性：采用多層板和表面貼封，功率器件留有足夠裕量 ● 良好的散熱性能使驅動器適用范圍更寬 ● 精巧的外形尺寸便于安裝 2. 應用范圍 ● 適合各種小型自動化設備和儀器，例如氣動打標機、貼標機、割字機、激光打標機、繪圖儀等； ● 適用小型雕刻機數控機床拿放裝置等在用戶期望低振動、小噪聲、高精度、高速度的設備。 5．設定細分精度和電流: 本驅動器采用十位撥碼開關設定細分精度、動態電流和靜態電流，詳細描述如下： 電流的設定: 1. 靜態電流的設定: SW5、SW6、SW7用于設定靜止時電流(靜態電流), 見下表
