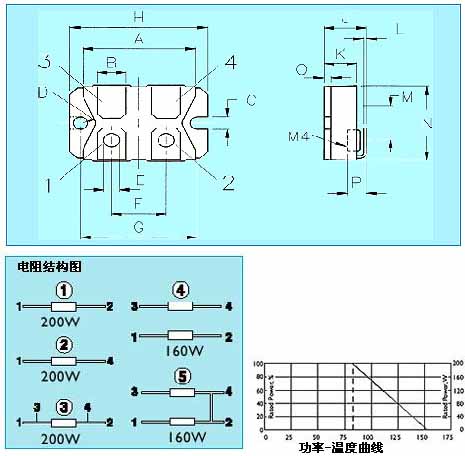

技術特點：無感設計，模壓封裝，有五種內部結構形式。85℃條件下，附加散熱片額定功率為200W。采用標準SOT227外形，是我公司在該功率范圍的通用型產品。 最大工作電壓：500V（根據需要可達1000V）。 介質耐壓（電阻引腳對底板之間）：4000V DC。 分布電容：45 pF。 阻值范圍：0.1Ω ～ 1MΩ，根據需要可生產其他阻值。 工作溫度范圍：-65℃～ +155℃。 溫度系數：最高可做到±50PPM/℃（C2）（測量溫度范圍-15℃～ +105℃）。 標稱阻值偏差：可做到±1%（F），±2%（G），±5%（J），±10.0%（K）。 安裝：使用時，電阻用M4螺絲安裝固定在有風冷或水冷的系統散熱器上，電阻實際允許的額定功率大小取決于環境條件和系統散熱器的散熱效率。 功率-溫度曲線：曲線溫度指電阻底板中心在實際電負荷過程中熱平衡溫度。功率指在該平衡溫度下允許施加的額定功率。當溫度控制在85℃以下時，允許施加100%額定功率（200W），隨該溫度升高，允許的額定功率逐漸減小直至為0（155℃）。 外形結構及功率-溫度曲線：
