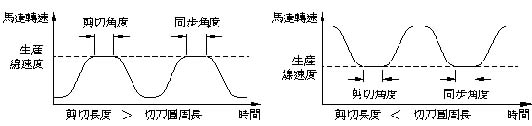

飛剪系統由旋轉的刀刃對運動的進給材料按照設定的長度進行剪切，要求被剪切材料保持連續進給，而不需在剪切時停頓 一. 飛剪概述 飛剪系統由旋轉的刀刃對運動的進給材料按照設定的長度進行剪切，為了提高設備加工效率，要求被剪切材料保持連續進給，而不需在剪切時停頓，是工業生產領域一種常見的控制系統。其控制的難點在于：在被剪切材料高速進給的過程中，剪切刀具能嚴格與其同步，保證剪切出的板材長度一致。 飛剪系統以指定長度的切斷,精度高,效率高為目的，在保證物料進給速度的穩定外，還要實時控制刀輥的運行速度，當切斷長度正好等于刀輥旋轉一周的刀尖軌跡長時，控制刀尖的線速度與物料進給速度完全相同。在實施定長切斷的過程中，通過系統控制刀尖與物料進給進行位置隨動跟蹤，使得伺服電機的編碼器脈沖與速度/長度測量輥的編碼器脈沖成固定的比例,具體軌跡如下: 二、MC302X之特長: 1、高達6MHZ的編碼器輸入口、150MHZ DSP，極佳的系統響應，確保加速及高速生產過程中，與生產線速度的實時跟蹤 2、32位MPOS暫存器，完美可編程速度反余弦控制曲線，有效提高系統剪切精度； 3、1μS的色標采樣輸入點，具有對色剪切功能，可以用來剪切紙張、卡紙、瓦楞紙、塑料片
