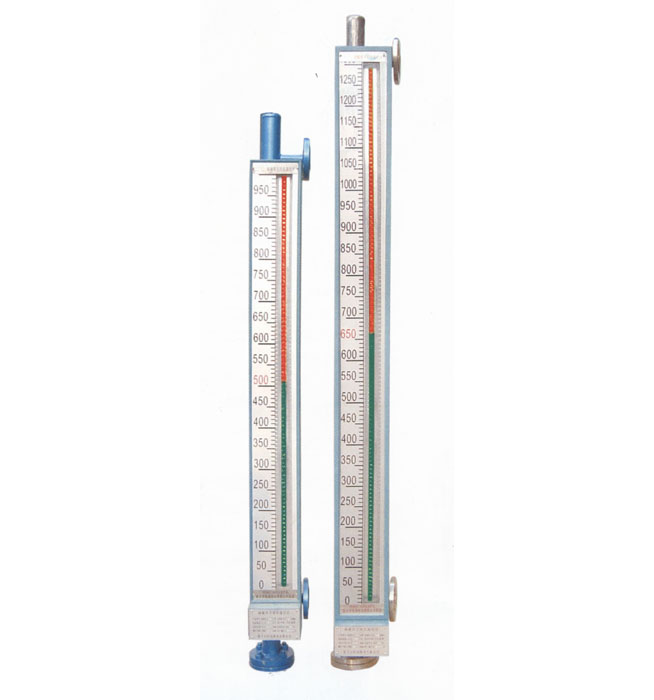

一、產品簡介： HXCG系列磁感光柱雙色液位計是我公司全體科研人員共同努力研制出來的新型產品，發光亮度高，可視距離遠，標尺刻度清晰，顯示范圍大，產品系列化；該產品是磁翻板液位計的換代產品，磁翻板液位計因自身沒有光源，可視距離近，不易觀察液位，尤其在環境煙塵大、含有微細鐵屑的鋼鐵企業，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，存在嚴重的事故隱患。該雙色液位計，液位顯示利用高亮度LED雙色發光管，組成紅、綠光柱顯示液位，白天觀察距離60m，夜間可達200m以上?？商娲欧逡何挥?、直讀式玻璃液位計，還應用于傳統玻璃液位計無法克服的高溫、高壓、高黏度、易燃、易爆及腐蝕性介質等場合，廣泛應用于各種工業過程中的液位顯示。 二、產品特點 1、 汽紅水綠，顯示清晰，觀察角度大，可視距離遠 2、 本體選用優質不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器絕對安全可靠。 3、 顯示量程大，設計壓力高，使用范圍廣。 4、 密封面比傳統的玻璃液位計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節。 5、 用戶如需，可1：1、1：2、1：4無變送直接遠傳顯示液位；可配套輸出4—20mA標準信號，實現液位的遠傳顯示和容器群液位的集中監測控制；亦可實現水位自動調節、連鎖保護。 三、工作原理 非磁性傳感器管通過上下法蘭與液體容器連通，在傳感器管內裝有一個磁性浮子，浮子根據介質的比重設計，浮子內磁鋼與容器內液面等高，液位顯示盒內感磁部件和LED雙色發光管上下有序排列，與磁場相對應的感磁部件受磁后，觸發相應的電路，無水全紅，滿水全綠；紅色顯示汽相，綠色顯示液相，紅綠交界處就是容器內的實際液位，液綠汽紅，一目了然。 四、技術參數 公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0 MPa 介質溫度：—40～538oC 介質密度：≥0.45g/cm3 過程連接：多種尺寸和等級的凸面、凹凸面、榫槽面法蘭； 法蘭材質：碳鋼、不銹鋼 法蘭安裝中心距：普通型：L=500—6000mm（任選） 鍋爐專用型：300、350、440、500、600、1000mm 顯示范圍：法蘭中心距減10cm 傳感器材質：304、316，PP，玻璃鋼，304內襯聚四氟乙烯 磁浮子材質：304、316、鈦合金 顯示顏色：汽紅、液綠 電源電壓：AC36V或AC220V 輸出信號：4～20mA標準信號 適用介質：水、蒸汽、酸、堿、油、氨、苯 五、安裝使用： 1、本產品須垂直安裝，最大偏差為≤3o，通過法蘭與容器連接 2、液位計周圍20cm距離內不得有鐵、磁性物質 3、將傳感器與所測容器連接，在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通 4、接通電源AC220V（或AC36V），此時液位計顯示應為全紅 5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的壓力容器上時（如電 站鍋爐），必須緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。 6、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。 7、注意事項 本液位計經長期使用，若發現液位顯示與實際液位不符，例如：液位顯示一直不變，大多數情況，是由于傳感器掛污結垢，使浮子卡住不能正常浮動所致，必須進行清洗；清洗擦拭后，重新安裝，即可正常使用，注意：安放浮子時應使浮子磁鐵一端向上。
