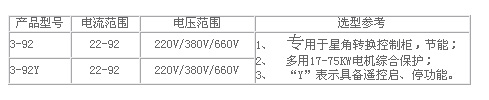

功能介紹： 斷相保護 過流保護 過熱保護 欠流保護 故障指示 星－三角自動節能轉換 保護性能： 1、斷相保護延時：1S ≤Tb≤3S 2、過流保護延時：3S ≤Tb≤30S，極優秀的反時限特性（電機運行電流超過設定電流的1.2倍時進入保護延時狀態） 3、短路保護延時：Tb≤0.5S，最大設定電流100A以下的保護其具備該功能 應用技術參數： 1、電源： ～220V ～380V ～660V 2、功耗： ≤3W 3、繼電器觸點最大容量：220V ＊ 7A 380V ＊ 5A 660V ＊ 3A 6、適用環境溫度：-30～+60 BHJ3-92技術參數 安裝接線 1、安裝：三種安裝方式——底座式安裝、支撐式安裝和分體式安裝，江電機的三條電源線，分別穿過保護器底部的三個線孔，五香需差別 2、接線：接線圖件產品附圖 BHJ系列智能保護器使用方法： 1、特別提示：首先將“應急開關”撥到“正?！蔽唬瑹o“應急開關”的不作要求，“啟動選擇”撥到“手動”位，無“啟動選擇”得不作要求。 2、遙控功能說明：遙控器的“啟動”“停止”按健分別對應電動機的啟動和停止 3、應急開關的使用：當保護器正常工作時,將其撥到正常位，當保護器失靈后，撥到應急位置，即應急啟動，撥到正常位置即停機，詳細見保護漆面板的應急指示操作 4、啟停操作 啟動操作 自啟動 1）先斷開電源將啟動選擇撥到手動位置后，實施參數設定 2）格局需要調整自啟動延時旋鈕 3）用電機額定電流作為參考值，調整“額定電流設定旋鈕與之對應 4）負載率旋鈕調到全壓位置 5）將啟動選擇開關撥到自動位置 6）最后接通電源，經過設定的時間自啟動，監控燈指示 手動啟動 如果使用手動啟動，必須將啟動選擇撥到手動位置，按一下啟動旋鈕 無自動功能的，直接操作啟動或停止按鈕 注意：該型號的啟動過程是全壓啟動 停機操作 將啟動選擇開關撥到”手動位置，再按停止按鈕停機 星－三角自動轉換 1）由角形轉換到星形 當電動機的運行的負載率小于負載率旋鈕設定值時，若持續經過10～90S，則保護器將指令主電路由角形轉換到星形 2）由星形轉換到角形 當運行負載率超過負載率旋鈕設定值時，若持續經過1～10S時間，則智能保護器將指令主電路由星形轉換到角形 3）負載率的計算 首先取得電動機實際運行電流值，設定為Ix，再把電動機的額定電流設定為Ie，負載率計算公式：負載率＝Ix／Ie＊100％ 4）如果不進行計算，可直接將“負載率”設置為55 應急開關的輸出狀體 當應急開關撥到應急位置時，角形投入運行。 7、復位操作 按一下停止按鈕即可 8、注意事項： 1）保護器應配合優良的接觸器使用 2）應定期除塵 3）保護器在最大設定電流范圍內使用
