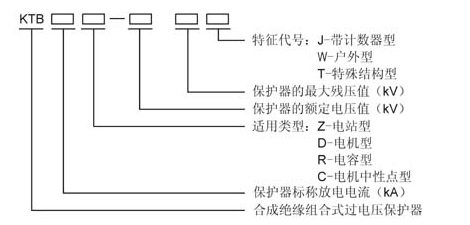

一、產品概述及特點 TBP、KTB型合成絕緣三相組合式過電壓保護器主要用于保護35kV及以下中性點非有效接地系統中的母線、電壓互感器、變壓器、電機以及并聯補償電容器，使其免受雷電過電壓與操作過電壓的侵害。它解決了普通氧化鋅避雷器MOA保護性能與運行安全性能二者不能兼顧以及不能限制系統相間過電壓的問題。與其它同類產品相比，它具有內部電壓分布不受外部雜散電容影響，動作值穩定的特點。TBP、KTB合成絕緣組合過壓保護器尤其適用于下列幾種情況： ●使用真空開關，負載投切頻繁的大型工礦企業； ●發電廠廠用電系統以及發電機的過電壓保護； ●運行情況復雜，工頻暫態過電壓較高的工業供電系統； ●防雷等級、絕緣配合要求較高的變電所、變電站； ●保護器預留安裝空間小，工業污穢程度高等特殊地點。 TBP、KTB系列三相組合式過電壓保護器是利用微機自動篩選配片技術，選用新型高能氧化鋅閥片，并設計使用獨特的工藝結構制作的特種過電壓保護裝置，該保護器采用三相綜合保護四星形聯接方式，可有效防止系統浪涌過電壓、操作沖擊過電壓等對系統，特別是對整流變、整流器的損害，以及系統相間過電壓危害，保證在大能量過電壓的沖擊下電氣系統的安全。 TBP、KTB型三相組合式過電壓保護器外殼采用新型阻燃高分子硅聚合物模壓整體成型，具有優異的防爆性、阻燃性、抗老化性等。四支路組合式結構體積小，安裝簡便。 二、型號定義 ●電站型：用于保護母線、電壓互感器PT、開關以及變壓器 ●電機型：用于保護發電機、電動機 ●電容型：用于保護并聯補償電容器 ●電機中性點型：用于保護電機中性點 三、產品適用技術標準 TBP、KTB合成絕緣組合過壓保護器的技術參數在設計過程中參考了以下一些標準，并嚴格符合或高于這些標準的相關要求。 ●IEC 99-4－1991《Metal-oxide surge arresters without gaps》 ●DL／T 620－1997《交流電氣裝置的過電壓保護和絕緣配合》 ●ZB K49 005－1990《交流有串聯間隙金屬氧化物避雷器》 ●GB11032－2000《交流無間隙金屬氧化物避雷器》 ●JB/T8952－1999《35kV及以下交流無間隙合成絕緣氧化鋅避雷器》 ●原電力部安生司1993年第17期《安全情況通報》
