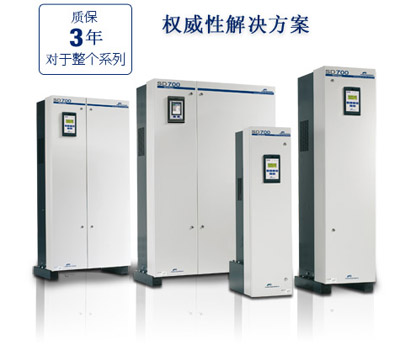

產品簡介：

電壓等級：380V-690V, 功率范圍：30KW－1800KW, 內置輸入電抗器，EMC輸入濾波器，dv/dt輸出濾波。3年質保。

產品特性

? 50℃ 運行溫度不降容

? 馬達組合運算法則

? 快熔半導體保險絲

? 預防錯誤運算法則

? AC電抗器諧波濾波器

? 可選內置制動單元

? 第二環境EMC 濾波器

? 電動電位計

? 輸出 dv/dt 濾波器

? 先進的 PID 控制

? FFA 易于服務和維修

? 3-線控制

? 所有線路板防護涂層處理

? 安全停止模式

? 300 米電纜長度不附加濾波器

? 可移動的 IP54 鍵盤

?內置 PLC

? 可選GSM的TFT觸摸屏鍵盤

?包括泵在內的多種應用場合

? 232/485, Modbus 通信

? IP20 / IP54 防護等級

? 10Vdc, 24Vdc 電源供電

? 全系列統一備件

? 3 年質保

技術參數

輸入 電源 380-500Vac, 550-690Vac （-20% 至 +10%） 3 相 230Vac 可選＊

輸入頻率 48 至 62 Hz

輸入電流 ≤ 輸出電流

輸入功率因數 ≥ 0,98

功率因數 ≤ 0,91

瞬時掉電 > 2sec. （ 取決于負載 ）

EMC 輸入濾波器 第二環境，極限 3 和 4;第一環境，極限 1 和 2 內置可選

諧波濾波器 扼流線圈3％阻抗

輸出 電機輸出電壓 0Vac 到 100% 輸入電壓

額定頻率 0 至 ±250%

過載能力 50℃下 60 秒為 150％

效率（滿負載） >97%

電機功率 （kW） 50 至 SD700 的 150％

電機電壓 5 至 500Vac

控制方法 V/Hz控制，矢量控制（無傳感器） 空間矢量技術

載波頻率 4 至 8kHz-PEWave

輸出dv/dt 濾波器 500 至 800V/μs（根據容量）

輸出電纜長度 最長 300m＊＊

環境條件 運行溫度 -30ºC 至 +50ºC

海拔高度 1.000 m

高度降低額定值 >1000m , 每升高 100m 降容 1％ ; 最高 3000m

防護等級 IP00, IP20 和 IP54

環境濕度 <95% , 無冷凝

顯示器保護等級 IP54

電機保護 轉子堵轉 電機過載 （熱模式） 相電流不平衡, 相電壓不平衡 電機超溫 （PTC, 普通狀態, 85R-2KΩ） 速度限制 轉矩限制

變頻器保護 輸出電流限值 過載 IGBTs 過載 輸入缺相 輸入電壓過高 輸入電壓過低 直流母線電壓極限 直流母線電壓過低 輸入頻率過高 輸入頻率過低 IGBT 溫度 散熱片過熱 電源故障 變頻器熱模式 軟件故障和硬件故障 接地故障 模擬輸入信號丟失 （頻率參考值丟失） 附加特性請查看 SD700 系列的技術手冊

數字輸入 6 路可編程輸入, 高電平有效 （ 24Vdc ） 1 路 PTC 輸入

模擬輸入 2 路可編程和微分輸入 操作等級 電流信號 0-20mA, 4-20mA 電壓信號 : 0-10Vdc , ±10Vdc , 不同全雙工通信制

數字輸出 3 個可編程繼電器輸出 250Vac , 8A ; 30Vdc , 8A 出廠設定 繼電器輸出 1 : 0 速度檢測 繼電器輸出 2 : 比較器 1 繼電器輸出 3 : 無故障

模擬輸出 2 路可編程輸出 0-20mA , 4-20mA , 0-10Vdc 和± 10Vdc

通信 標準硬件 USB 通信口 RS232 通信口 RS485 通信口

可選硬件 光纖 以太網

標準協議 Modbus-RTU

可選協議 Profibus DeviceNet TCP/IP N2 Metasys

控制面板 型號 可移動

長度 3 米 （更長的電纜長度請與 Power Electronics 聯系）

連接 RJ45

文本顯示 4 行16 字

LEDS 指示燈 LED1 ON , 控制面板通電 LED2 RUN , 電機從 SD700 接收到電源 LED3 FAULT , 閃爍表示故障發生

鍵盤 通過 6 個按鍵控制和設定變頻器 , 起動/停止和復位，獨立存儲器

圖像顯示 3.5 英寸 TFT 可選觸摸屏圖形顯示器，獨立存儲器

信息顯示

平均電流和 3 相電機電流 平均電壓和 3 相電機電壓 平均電壓和 3 相電源電壓 電機速度 , 轉矩 , 功率 , 功率因數 繼電器狀態 數字輸入/PTC狀態 輸出比較器狀態 模擬輸入和傳感器值 模擬輸出值 馬達過載和設備狀態 IGBT 溫度 電機輸出頻率 故障歷史記錄

其它的

實時時鐘

萬年歷

認證 CE, UL, cUL, cTick

（ ＊ ） 請向 Power Electronics 咨詢實用性。

（ ＊＊ ） 電纜長度可以根據電纜類型增加。
