產品特點

國內首創雙發生體單接收體結構（帶振動補償），測量下限得以大大延伸，且有效提高其抗振性能

有模擬、數字信號輸出，可同計算機、DCS等數字系統配套使用量

程范圍大，壓力損失小，準確度高 有抗酸，耐腐、高溫、防爆等多種類型 可用于測量飽和蒸汽，過熱蒸汽，各種氣體，水及低粘度、低溫液體

簡介

我公司擁有世界上最先進的蒸汽流量計,可用來測量液體、氣體、高/低溫過熱蒸蒸汽，廣泛用于石油、化工、冶金、電力、造紙、制藥、食品等行業。

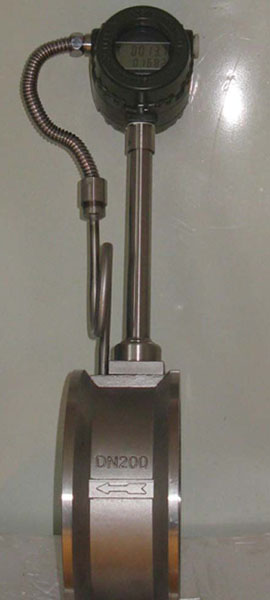

JCLUZQ高溫型蒸汽流量計具有以下特點：

抗震型：流量計采用設計先進的傳感器進行檢測從根本上消除了外界振動的影響。

防爆型設計：本安型 Ex ibⅡCT1-T6隔爆型 Ex dⅡCT1-T6。

智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。

精度高：液體≤±0.75%的測量值，氣體/蒸氣≤±1%的測量值。

顯示方式：可顯示被測介質的瞬時流量和累計流量。

輸出方式：4——20mA電流信號輸出/脈沖信號和觸點信號。

通訊方式：HART—Protocol通訊協議，HART—Protocol現場總線。

可實現高溫400度測量。

接液部分無活動部件，堅固耐用，免維護。可帶雙傳感器。

可實現高溫400度/高壓250公斤。

原 理

JCLUZQ蒸汽流量計是以卡門渦街理論為基礎設計而成的，既當流體流過非流線型擋體時，在擋體兩側交替產生旋渦，如圖： 此旋渦頻率與管道內流體的平均流速成正比，所以與流量成正比。即：Q=f/k 式中：Q 為瞬時流量 f 為渦街頻率 k 為儀表系數漩渦發生體的頻率只和被測介質的流速有關，和被測介質的密度/粘度無關。

儀表系數由儀表的測量管幾何尺寸確定，與傳感器和轉換器無關。交替產生的旋渦引起的壓力變化由傳感器感應，并由電子線路檢測出此頻率信號，送微處理器進行計算處理，實現現場數字顯示和4-20mA電流輸出。

技術參數

測 量 介 質：空氣、煤氣、蒸汽 （飽和,過熱）、廢氣等氣體

介 質 粘 度：小于10cp 介 質 溫 度：-50℃——+400℃

本 體 材 料：1Cr18Ni9Ti（其他材料協議供貨）

傳感器密封：石墨墊片

環 境 溫 度：-30℃——+80℃（特殊根據要求）

公 稱 直 徑：DN15——DN300

測 量 精 度：

液體：測量值的±1%（普通），測量值的±0.5%（特 殊）

氣體：測量值的±1%

量 程 比：20：1

壓 力 等 級：PN25，PN40（高壓可特殊制造）

連 接 方 式：

夾持式： DN15——DN150

法蘭式： DN15——DN300

流 量 范 圍：見說明書附表

防 護 等 級：IP67

轉換器殼體：壓鑄鋁,上漆

供 電 電 壓：12——36VDC

輸 出 信 號：兩線制4——20mA電流輸出 可編程脈沖輸出 傳感器渦街頻率輸出

現場顯示：可編程設定顯示瞬時流量、累積流量和百分比流量
