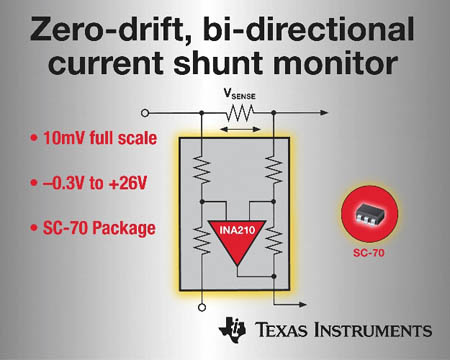

編者按：德州儀器推出采用SC70封裝的系列零漂移、雙向電流分流監測器，因而能夠大幅降低配套分流電阻器的壓降與功耗，從而降低成本與板級空間。 德州儀器 （TI） 宣布推出系列采用 SC70 封裝的高或低側測量型雙向電流分流監測器 IC。INA210 產品系列采用零漂移雙向架構，最高失調電壓 35uV，在 -40℃～+125℃ 的寬泛工作溫度范圍內誤差僅為 1%。零漂移幾乎消除了失調，因而能夠大幅降低配套分流電阻器的壓降與功耗，從而降低成本與板級空間。這些 IC 的應用領域非常廣泛，其中包括服務器、電信設備、車載、電池管理、計算機、電源以及測試設備等。 INA210 產品系列的共模電壓范圍介于 -0.3V ～ +26V 之間，可確保在電源短路時也能感測電流。其輸入可支持全共模能力范圍的差動輸入，而且雙向拓?fù)浣Y(jié)構包含的參考引腳可用于偏置靜態輸出，從而既適用于單向應用也適用于雙向應用。該產品系列采用工作電壓介于 +2.7V ～ +26 V 之間的單電源。極低的 100uA 靜態電流能夠最大限度地降低便攜式應用的功耗，并可通過簡單的電源卸載實現關斷。即使處于關機狀態，其分流輸入也可支持全共模電壓。 該產品系列可提供五種增益選擇，能夠充分滿足不同應用的需求。INA210（增益為 200）、INA211（增益為 500）以及 INA212（增益為 1000）均專門適用于超低壓降的電流感測。INA213（增益為50）與 INA214（增益為100）將低失調與增益進行了完美結合，是各種動態范圍電流感測的極佳解決方案。
