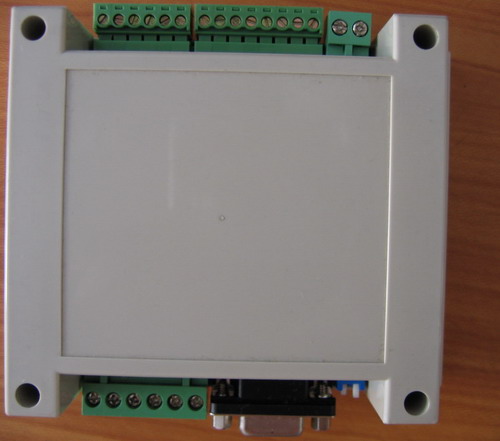

JMDM-14DIO控制板說明 一、特性 1.8位高性能單片機作為主控制芯片，6倍于普通單片機的速度； 2.主電源采用9V交流電，也可采用12V直流電； 3.8路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA； 4.6路光電隔離數字量輸出：其中有4路是繼電器隔離輸出，可以直接接220V工作電壓，最大輸出電流為4A； 2路是光電隔離晶體管輸出，用于高頻場合，最大輸出電流為1A，可以控制步進電機和伺服電機，輸出頻率可以達到40KHz，也可作為PWM應用； 5.有一路標準的RS232串口通信接口，可以與電腦等上位軟件通信，也可以與多個控制器之間聯機工作； 6.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級； 7.512字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失； 8.系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統 工作穩定可靠，無死機現象； 9.內部電路板尺寸為92mm＊86mm，對于安裝空間比較小的場合可以不裝外殼，特別適合小型機械的應用； 10.緊湊型機殼 ，控制器機殼尺寸：115mm＊100mm，可用螺釘安裝或?qū)к壈惭b； 11.用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。 二、規格 1.工作溫度：-10～+65°C； 2.儲存溫度：-20～+80°C ； 3.濕度：5～95% 無凝結 ； 4.功耗（無外部設備）: +9V@ 0.5A （典型值） ； 三、用途 1.可用于各種14個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器； 2.可用于替代14點以內的PLC用于各種控制場合（如各種機器控制）； 3.可用于單片機學習和試驗。 四、訂購信息 1.訂購的JMDM-14DIO控制器包括： 控制器、電源、編程下載線、光盤（包括編程軟件、教學資料、應用范例、操作手冊）、說明書； 2.發貨方式：快遞。 產品研發廠家：深圳精敏數字機器有限公司 我司產品型號如下： 單片機可編程控制板型號有以下： 28點單片機可編程控制器 JMDM-28DIOMR（有晶體管、繼電器型） 28點單片機可編程控制器 JMDM-28DIOMT 20點單片機可編程控制器 JMDM-20DIO 14點單片機小型可編程控制器 JMDM-14DIO 20點數字量、4點模擬量單片機控制器 JMDM-20DIO4AIO 單片機可編程控制器 JMDM-8AD28DIO 單片機可編程控制器 JMDM-30DIO（有晶體管、繼電器型） 單片機主板——JMDM-MB01 28點兼容三菱FX1S系列國產PLC JMDM-PLC28MR 28點兼容三菱FX1S系列國產PLC JMDM-PLC28MT 20點兼容三菱FX1N系列國產PLC JMDM-PLC20MB （可與擴展板構成最多120個點PLC） 20點兼容三菱FX1N系列國產PLC JMDM-PLC28EX（PLC擴展板） 40點兼容三菱FX1N系列國產PLC JMDM-PLC40 60點兼容三菱FX1N系列國產PLC JMDM-PLC60（保修12個月） 80點兼容三菱FX1N系列國產PLC JMDM-PLC80 100點兼容三菱FX1N系列國產PLC JMDM-PLC100 120點兼容三菱FX1N系列國產PLC JMDM-PLC120
