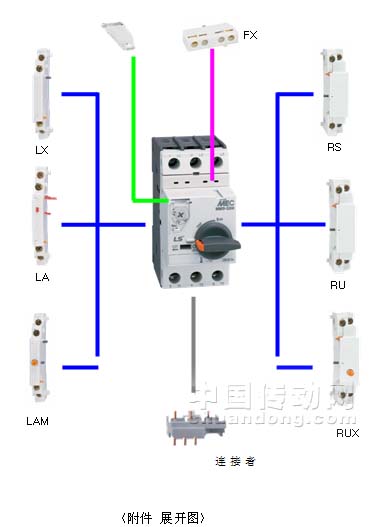

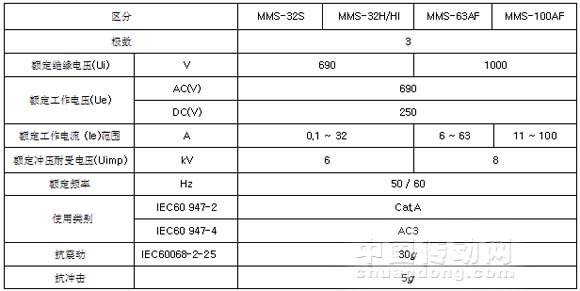

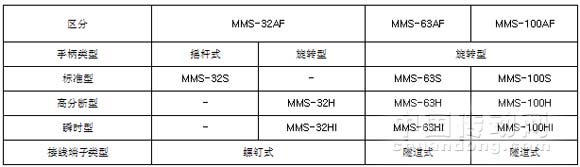

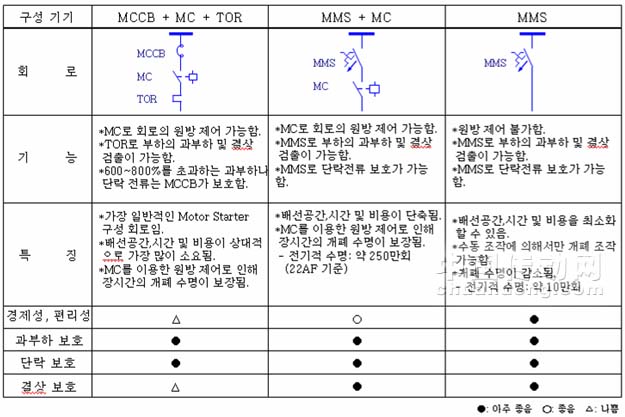

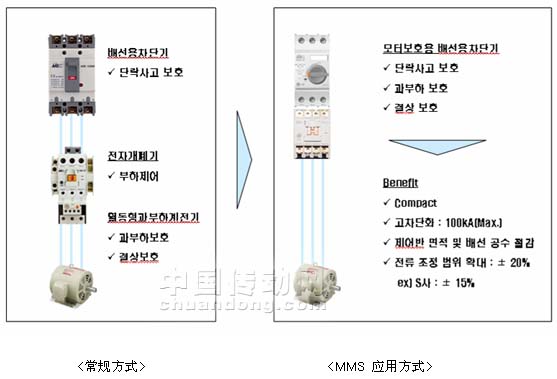

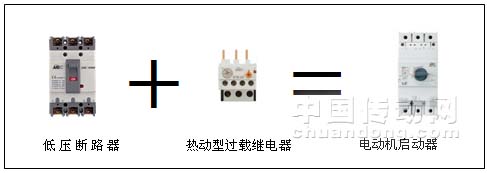

◎ Multi-Function: 兼有普通電動機啟動器的短路保護功能和熱動式過載繼電器的過負荷及絕緣短路保護功能 1.概要 電動機啟動器（MMS: Manual Motor Starters）適用于交流690V （主頻 50Hz 或60Hz）或直流 250V以下電路中，設置于電動機的前端，能分?jǐn)嘁蚪^緣損壞、瞬時沖擊電流或短路電流所引起的過電流，當故障電流發生時，對電動機系統提供保護。 2.特征 1） Multi-Function 電動機啟動器擁有常規電動機啟動器的短路保護功能和熱動型過載繼電器的過負荷及絕緣保護功能. 而且還有對周?chē)鷾囟鹊淖詣?dòng)補償功能，所以隨溫度的正常電流的保障是沒必要的。附件是全系列（32AF, 63AF, 100AF）可共用，且便于用在DIN Rail或螺釘安裝。 2） 結構緊湊&節省空間 最普遍最傳統的方法是利用電動機啟動器,電磁式接觸器，熱動型過載繼電器，代替熱動型過載繼電器的電磁式電動機啟動器, 使用IMC（Intelligent Motor Controller）或 軟起動器作保護. 用電動機啟動器（MMS）控制不頻繁操作的電機或手動操作負荷時，可用電動機啟動器（MMS）直接控制，替代常規電動機啟動器和電磁式接觸器控制或保護電動機。相對以往，配電柜體積平均減小50%，配電作業量也大大減少. 3） 可靠 & 便捷 LS產電的電動機啟動器（MMS）按分?jǐn)嗄芰Ψ钟袠?biāo)準型,高分?jǐn)嘈?瞬時分?jǐn)嘈?種， 3種框架32AF,63AF,100A可以設定0.1A～100A的過電流，可按保護容量（短路容量）,保護功能,額定及設定電流等類別選擇適合的產品. 擁有世界級的分?jǐn)嚯娏?，最高達到100kA 無需為了安全而附加安全罩，設計為防手指觸電安全端子結構, 手柄鎖定裝置,電流調整按鈕罩等，從而增強了使用的安全性. 4） 附件齊全 上掛輔助觸點（FX），側掛輔助觸點（LX），通用報警觸點（LA），磁脫扣報警觸點（LAM），分勵脫扣裝置（RS），欠壓脫扣裝置（RU），報警型欠壓脫扣裝置（RUX），絕緣隔板, 刻度盤蓋等附件，可通用在全系列的產品上。 輔助觸點（FX. LX）可安裝于產品頂部及左側面，且構成1NO1NC, 2NO, 2NC。根據框架，LX可最大安裝2個。報警觸點雖與一般的輔助觸點有同樣的兩個觸點，但瞬時或過電流脫扣時，可動作，且肉眼可確認動作狀態。 磁脫扣報警觸點只在瞬時脫扣時，才動作，并且動作時通過脫扣按鈕，才可確認動作狀態。電壓脫扣裝置（RS : 分勵脫扣器）是利用右側安裝用附件，遠程操作 MMS的脫扣的裝置。 欠壓脫扣裝置（RU : 欠壓脫扣器）是利用右側安裝用附件，在70%以下的電壓下動作，并分離系統。 報警型欠壓脫扣裝置RUX : Under Voltage Release with Switch）與欠壓脫扣裝置有同樣的作用，并且與磁脫扣報警觸點一樣，有可確認運行狀態的脫扣裝置 電壓脫扣裝置（RS）, 欠壓脫扣裝置（RU）, 報警型 欠壓脫扣裝置（RUX）利用右側安裝用附件，在3個中只能安裝一個，所以要注意選型。 有被其他附件所設定的電流保護用按鈕罩，另外有與Mini-MS直聯后使用的連接尺，還有為100AF產品使用在UL規格的部分時需安裝的UL用絕緣隔板。 3. 種類及額定 1）種類 2） 額定 3） 特性曲線 - 過載脫扣電流 可調型反時限特性的雙金屬片脫扣裝置可從過負荷保護電動機 以下曲線表示在周?chē)鷾囟?0攝氏狀態下的平均動作時間。 使用時必須正常設定電流，包括特殊情況，要有效保護電動機。 - 瞬時脫扣電流 - 瞬時脫扣的動作電流是固定的，其值為可調型電流最大值的13倍，并隨著設定電流的變化，瞬時脫扣也會變化。 4.標準及認證 LS電動機啟動器是在國際上也完成過很多規格的標準型式試驗并得到認證依照IEC 60947 標準，由KEMA（國際通用的荷蘭實驗機關）頒布的 CE認證, 對應UL 508 標準的UL認證,以及為了適應中國市場取得的符合GB 14048標準的CCC認證。 K 60947 標準得到安全認證，不僅在國內在世界銷售也可以. 特別以IEC基準，實行既存電子接觸器（GMC 系列） 及 Mini-MS和 2型配合試驗，檢測短路事故時的產品間的損傷余部。還有以UL規格組合電機控制器試驗項目中隔離，支路保護, 電動機控制, 電動機過載的所有項目為試驗的Type E 級別 試驗檢測合格的品質及性能的優越性。 5. 多樣的電動機保護方案和特征比較 低,高壓負荷或各種設備中的電動機為負載的很多，對其保護方法很多.最普遍最傳統的方法是利用電動機啟動器,電磁式接觸器，熱動型過載繼電器，代替熱動型過載繼電器的電磁式電動機啟動器, 使用IMC（Intelligent Motor Controller）或 軟起動器作保護. MMS與一般的保護方式比較，擁有使用產品的數量減少并提高了配電柜的使用空間等優點.. 還有 LS產電 MMS擁有世界級的分?jǐn)嚯娏鳎罡哌_(dá)到100kA. 詳細請參考下表. （翻譯文）
