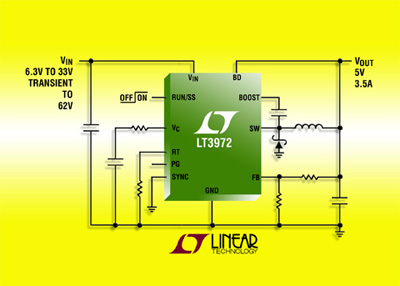

編者按：凌力爾特公司推出3.5A、33VIN 降壓型開關穩壓器LT3972，LT3972 在 3.6V 至 33V 的 VIN 范圍內運作，對高達 62V 的瞬態具過壓閉鎖保護，從而非常適合汽車應用中常見的負載突降和冷車發動情況。 　　2008 年10 月7 日，凌力爾特公司 （Linear Technology Corporation） 推出 3.5A、33VIN 降壓型開關穩壓器 LT3972，該器件具突發模式 （Burst Mode?） 工作，以保持靜態電流低于 75uA。LT3972 在 3.6V 至 33V 的 VIN 范圍內運作，對高達 62V 的瞬態具過壓閉鎖保護，從而非常適合汽車應用中常見的負載突降和冷車發動情況。其內部 4.6A 開關在電壓低至 0.79V 時可提供高達 3.5A 的連續輸出電流。其突發模式工作提供超低靜態電流，非常適合汽車或電信系統應用，這類系統有始終保持接通電路，并需要優化電池壽命。開關頻率從 200kHz 至 2.4MHz 是用戶可編程的，從而使設計師能夠最大限度地提高效率，同時避開關鍵噪聲敏感頻段。其 3mm x 3mm DFN-10 封裝 （或耐熱增強型 MSOP-10E） 和高開關頻率可使用小外型的外部電感器和電容器，從而提供一個占板面積緊湊和高熱效率的解決方案。 　　LT3972 利用一個高效率 4.6A、95mΩ 開關，必要的升壓二極管、振蕩器、控制和邏輯電路集成到一個單芯片中。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mVPK-PK。LT3972 中使用的特殊設計方法在寬輸入電壓范圍內實現了高效率，而且該器件的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括外部同步 （從 250kHz 至 2MHz）、一個電源良好標記和軟啟動功能。 　　以 1,000 片為單位批量購買，每片 LT3972EDD 和 LT3972EMSE 的價格分別為 4.25 美元和 4.35 美元。LT3972IDD 和 LT3972IMSE 保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價每片分別為 5.10 美元和 5.22 美元。所有版本都有現貨供應。 　　照片說明：33VIN、62V 瞬態保護降壓型穩壓器 　　性能概要：LT3972 　　寬輸入范圍 　　從 3.6V 至 33V 工作 　　過壓閉鎖保護電路通過 62V 瞬態 　　3.5A 最大輸出電流 　　低紋波 （< 15mVp-p） 突發模式工作 　　在 12VIN 至 3.3VOUT 時，IQ = 75uA 　　可調開關頻率：200kHz 至 2.4MHz 　　低停機電流：IQ < 1uA 　　集成升壓二極管 　　在 250kHz 至 2MHz 之間可同步 　　電源良好標記 　　飽和開關設計：90mΩ 導通電阻 　　輸出電壓：0.79V 至 30V 　　熱保護 　　軟啟動功能 　　小型 10 引腳耐熱增強型 MSOP 和 （3mm x 3mm） DFN 封裝
