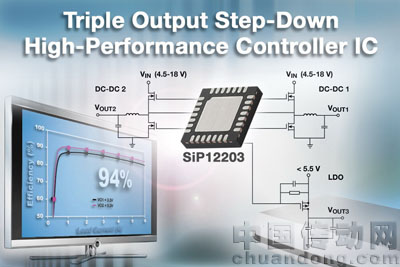

編者按：Vishay Siliconix 推出新型三輸出降壓控制器 IC，真正實現高效電源轉換。新型 SiP12203 的同步降壓架構可使電壓以高達 94% 的高效率進行轉換，該器件還提供調過壓保護電路、欠壓鎖定與熱關斷電路等多種保護功能。 2008 年10月15日— 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布推出一款新型高性能三輸出降壓控制器 IC ——- SiP12203，該器件可在機頂盒、基站、墻壁適配器、消費類電子設備及網絡中間總線直流輸入電源中實現高效的電源轉換。 在 DSP、ASIC 及 FPGA 電源以及雙電源微處理器及 DSP 內核等眾多應用中，這款新型 SiP12203 為兩個開關降壓電源軌及一個線性電源輸出提供所需要的控制電路及保護功能。 Vishay的新型 SiP12203 的同步降壓架構可使電壓以高達 94% 的高效率進行轉換。該器件具有 4.5V～18V 的輸入電壓范圍，兩個獨立的輸出可提供低至 0.6V 的可調電壓，其可實現 180 異相運行，從而降低 EMI 及 RMS 輸入電流。該 IC 的第三輸出為內置 LDO 控制器，其可在線性模式下控制分立 p 通道 MOSFET，且可實現高達 1A 的輸出電流。 該器件減少了所需的外部元件數，從而可簡化設計布局以及降低解決方案成本。通過驅動每通道的兩個低成本外部 n 通道 MOSFET，而不是一個 n 通道與一個 p 通道器件，該器件可進一步降到設計成本。SiP12203 的 500kHz 工作頻率可與外部電源同步，并可使設計者在轉換器設計中使用更小的無源元件。 該器件具有多個保護功能，其中包括可調過壓保護電路，該電路通過感應較低 MOSFET 中的壓降來監控輸出電流，從而在輸出過載/短路情況下防止直流到直流元件受損。SiP12203 還包含獨立啟用、電流限制、反饋補償以及針對每個輸出的內部軟啟動功能。當在兩個 PWM 控制器上完成軟啟動并且它們的輸出正在調整時會發出一個電源正常 （PG） 信號。 其他保護功能包括欠壓鎖定與熱關斷電路，該電路可在結溫超過 +150°C 時關閉該器件。電壓前饋補償可在眾多輸入電壓中簡化回路補償。 SiP12203 采用無鉛 （Pb） MLP55-28 （QFN） 封裝，規定的工作結溫范圍介于 -40C～+125C。 目前，該新型三輸出降壓控制器 IC 的樣品與量產已可提供，大宗訂單的供貨周期為 12 周。 VISHAY SILICONIX簡介 Vishay Siliconix 是現今世界上排名第一的低壓功率MOSFET和用于在計算機、蜂窩電話和通信基礎設備的管理和功率轉換以及控制計算機磁盤驅動和汽車系統的固態開關的供應商。Vishay Siliconix的硅技術和封裝產品的里程碑，包括在業內建成第一個基于槽硅工藝（TrenchFET®）的功率型MOSFET和業內第一個小型的表面貼裝的功率型MOSFET（LITTLE FOOT®）。 創新的傳統不斷的衍生出新的硅技術，例如被設計用來在直流電到直流電的轉換和負荷切換的應用中最佳化功率MOSFET的性能的硅技術，以及可以滿足客戶需求的更佳熱性能（PowerPAK®） 和更小空間（ChipFET®，MICRO FOOT®）新的封裝選擇。 除了功率MOSFET外，Vishay Siliconix的產品還包括功率集成電路和業界最杰出的模擬交換和多路復用器的線路。Vishay Siliconix功率集成電路的發展不僅專注于應用在蜂窩電話、筆記本計算機、和固定電信基礎設備的功率轉換元件，而且也同樣關注低電壓、約束空間的新型模擬開關集成電路。 Siliconix創建于1962年，在1996年Vishay購買了其80.4%的股份使其成為Vishay子公司。 VISHAY簡介 Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。 有關 Vishay 的詳細信息，可以訪問 Internet 網站http://www.vishay.com。
