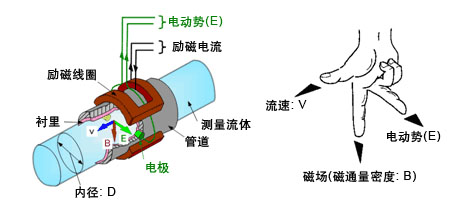

編者按：橫河電機推出ADMAG AXR兩線制電磁流量計可以將兩線制的電噪聲降低到四線制的水平，從而獲得能與四線制媲美的高測量精度和穩定性。 　　橫河電機宣布推出性能卓越的ADMAG AXR，是全世界首個采用雙頻勵磁方式的兩線制電磁流量計。到目前為止，橫河電機僅提供性能卓越的四線制電磁流量計。在產品系列中增加新型兩線制電磁流量計，在保證高性能的同時可以降低安裝與運行成本，介于此，橫河電機設定了獲得全球電磁流量計市場最高份額的目標。該產品預計于2009年2月開始銷售。 開發背景 　　電磁流量計用于測量水和化學品等具有導電性液體的流量。最常用的四線制電磁流量計配備專用的電源電纜，與用于電流輸出的信號電纜區分開，從而獲得高精度和性能。與此相反，兩線制電磁流量計僅使用一對電纜用于電流輸出和供電。由于兩線制既不需要專用的電源電纜，也不需要供電單元，所以安裝成本顯著下降。然而，傳統的兩線制電磁流量計并不能滿足過程自動化現場中對測量精度和穩定性的最低要求，在市場中一直沒有得到廣泛認可。但是，許多公司需要降低儀表成本，希望流量計供應商能開發出高性能的兩線制電磁流量計。 　　為了滿足這樣的需求，橫河電機開發出新的技術，可以將兩線制的電噪聲降低到四線制的水平，從而獲得能與四線制媲美的高測量精度和穩定性。 電磁流量計的市場狀況 　　2006年，電磁流量計的全球銷售額達7億3千萬美元，到2011年，預計增加20%，達到8億7千萬美元。這些產品可以為新興國家的基礎設施建設做出貢獻，而且在以化工、制藥和電廠為中心的設備投資中保持平穩增長＊¹。盡管以前兩線制電磁流量計由于性能問題，僅占小部分的全球市場份額，但是此次開發的性能卓越的兩線制電磁流量計一經投入市場，將有很可觀的發展前景。 　　橫河電機是全球電磁流量計市場中最大的供應商之一，市場份額占12%＊¹。通過此次發布的新產品，橫河電機旨在2010年取得18%的市場份額。 產品特性 　　雙頻勵磁 　　兩線制電磁流量計采用雙頻勵磁方式，可以為控制回路的使用提供高測量精度、穩定性以及可靠性。雙頻勵磁方式有助于提高穩定性，但是由于執行復雜算法，會增加功耗。如果沒有開發出此次的新技術，想在保證高性能和低功耗的同時，將雙頻勵磁方式應用于兩線制電磁流量計是無法實現的。橫河電機在此次推出的新型兩線制電磁流量計中引進了這一技術。 　　新結構線圈與降噪技術 　　由于兩線制電磁流量計的供電能力有限，勵磁線圈中的電流非常微弱，很難將信號與電噪聲區分開來。為了解決這個問題，橫河電機采用了新型高密度線圈結構方式，可以通過低電流產生更強的磁場。橫河電機還找到了降低噪聲的方法，是通過平滑測量管的內表面以及開發產生很少噪聲的電極實現的?；谶@些努力，區分信號和電噪聲的問題終于成功得到了解決，而且還獲得了能與四線制媲美的測量精度。 　　易于使用 　　新增的全點陣LCD，能夠顯示6種語言;無需打開機蓋即可操作電磁開關;電極附著診斷功能的增加;可以在現場改變儀表朝向的設計，所有這些都大大提升了用戶友好性。 　　減少安裝和運行成本 　　這種兩線制儀表不再需要專用的電源電纜，也不需要供電單元，儀表成本顯著下降。而且，其低功耗特性也可以降低運行成本。 　　主要目標市場 　　廣泛應用于化工、鋼鐵及食品制造等行業中 應用 　　流量測量 　　- 參考 - 　　電磁流量計的測量原理 　　電磁流量計的運行基于法拉第定律（Faraday‘s Law），即，導電性液體流過磁場時，由電磁感應產生的電動勢與流速成正比。根據弗萊明右手法則（Fleming‘s Right-hand Rule），電動勢的方向與液體流動方向及磁場方向均成直角。 　　電磁流量計的測量管中安裝有一對電極，可以測出產生的電動勢，并計算流量，然后換算為統一的4-20mA的電流信號和脈沖信號進行輸出。這是工業流量計中精度最高的測量方式之一。而且，測量管中沒有可移動部件或障礙物，還可以用于腐蝕性流體，并且無需維護。所以，電磁流量計廣泛應用于化工、食品制造、鋼鐵、造紙和水處理等行業中。 　　 　　雙頻勵磁方式的特性 　　雙頻勵磁方式是橫河電機獨有的技術。使用這種方式，可以通過在線圈中流過具有高低各兩種頻率成分的電流產生（激勵）磁場。低頻勵磁的穩定性和高頻勵磁的噪聲抑制相結合，使這種方式較之單頻勵磁方式可以提供更高的精度和穩定性。 關于橫河 　　橫河電機公司擁有19家制造工廠，89家公司，業務覆蓋全球32個國家和地區。自從1915年創立以來，年?duì)I業額可達到40億美元的橫河電機公司一直致力于前沿技術的研究與革新，共有7,500項發明與注冊產品，包括世界上第一臺用于流量、壓力測量的數字傳感器。該公司在全世界開拓圍繞工業自動化與控制、測試與測量、信息系統及工業支持等核心業務。了解更多信息，敬請登錄www.yokogawa.com/cn。
