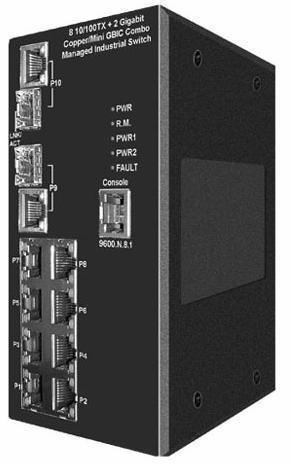

KWES40008系列 設備描述 ♂2 10/100/1000/Mini-GBIC ,8個10/100M網管型卡軌工業交換機 ♂IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX/100BASE-FX，IEEE 802.3z Gigabit Fiber,IEEE802.3x Flow Control and Back Pressure，IEEE802.3ad Port trunk with LACP，IEEE802.1d Spanning Tree Protocol，IEEE802.1w Rapid Spanning tree，，IEEE802.1p Class of Service，IEEE802.1Q VLAN Tagging，IEEE 802.1x User Authentication （Radius），IEEE802.1，RFC2030 SNTP, RFC 2821 SMTP, RFC 1215 Trap, RFC2233 MIBII, RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 2665 Ethernet like MIB, RFC 2819 RMON MIB, Private MIB8K MAC address table ♂工作溫度范圍-10℃～60℃ ♂電源輸入:24V～48VDC ♂高安全性的網管平臺 ♂背板交換容量5.6G ♂支持X-Ring,組成環網,星型網,相切環 設備特點 高可靠性卡軌式工業以太網交換機 ■ 高性能工業以太網交換技術 ■ IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX/100BASE-FX，IEEE 802.3z Gigabit Fiber，IEEE802.3x Flow Control and Back Pressure，IEEE802.3ad Port trunk with LACP，IEEE802.1d Spanning Tree Protocol，IEEE802.1w Rapid Spanning tree，IEEE802.1p Class of Service，IEEE802.1Q VLAN Tagging，IEEE 802.1x User Authentication （Radius），IEEE802.1 ■ Web/SNMP/Telnet/CLI/ ■ 存儲和轉發交換方式 ■ 10/100M,全/半雙工,MDI/MDI-X自適應 ■ 組成復雜的X-Ring,環網,星型網和相切環等網絡構架 ■ 提供背板交換容量5.6G ■ 支持管理協議SNMP V1/V2c/V3, RMON 1 （Statistics, History, Alarm, Events）SMTP, SNTP, IGMP V1/V2, DHCP/Client, DHCP Server, TFTP 工業級別的高穩定性 ■ -10℃～60℃工作溫度范圍 ■ 冗余電源輸入支持24V～48VDC ■ IP30,鋁制高強度外殼 ■ 導軌安裝方式 ■ 符合工業三級的電磁兼容標準 客制化的選擇 ■ 光口距離40公里或80公里的光口模塊 ■ OEM/ODM 設備功能 簡單概述 KWES40008一款工業級網管型卡軌千兆工業交換機,2個10/100/1000/Mini-GBIC，6個100M電口支持IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX/100BASE-FX，IEEE 802.3z Gigabit Fiber，IEEE802.3x Flow Control and Back Pressure，IEEE802.3ad Port trunk with LACP，IEEE802.1d Spanning Tree Protocol，IEEE802.1w Rapid Spanning tree，IEEE802.1p Class of Service，IEEE802.1Q VLAN Tagging，IEEE 802.1x User Authentication （Radius），IEEE802.1,存儲和轉發交換方式,全/半雙工,自動協商,MDI/MDI-X自適應,是一款高可靠性,高穩定性能的工業交換機。符合IP30工業防護標準.導軌安裝方式. –10℃～+60℃工作溫度范圍,交換機技術方面提供背板交換容量5.6G QOS優先級功能 IEEE 802.1P是在LAN環境中最廣泛使用的優先級方案。KWES40008支持802.1P標準，當連接到KWES40008的用戶終端不支持802.1P而又希望對不同端口的業務分配不同的優先級時，可以使用此功能進行基于端口的優先級設置。 事件郵件服務 KWES40008系列可以監測多種異常事件的發生并通過e-mail告警，發送給系統管理員實時告警信息。有冷啟動，端口連通，端口端開，用戶認證失敗，電源狀態，端口設置，X-RING改變 VLAN（虛擬局域網）功能 VLAN（虛擬局域網）將一個網絡劃分成多個邏輯網絡。數據包不能在不同的VLAN間傳遞，以控制廣播域和網段流量，可以提高網絡性能、安全性和可管理性。支持IEEE 802.1q VLAN標記，可基于端口來劃分VLAN，最多可劃分4094個VLAN。通過控制臺或WEB網管工作站可以輕松完成VLAN的劃分。 RMON高效率監控網絡 整個流量進行有限度的分析能力， 支持統計、歷史、告警、事件四個組，而且允許網管工作站根據需要以表達式形式對多個變量的組合進行設置提高傳送管理報文的有效性、減少網管工作站的負載、滿足了您對監控網段性能的需求,使簡單而有力地管理大型網絡成為可能 IGMP提高網絡通信效率 Internet Group Multicast Protocol，即互聯網組管理協議。KWES40008提供IGMP監視和查詢，數據包能夠傳遞給需要它們的多個主機，防止過載。從而解決了網絡上廣播時占用帶寬的問題。 SNTP簡單時間管理協議 ● SNTP協議是簡單網絡時間協議的簡稱（Simple Network Time Protocol），在需要精確時間同步的場合，由于交換機基于隊列和存儲轉發機制，在網絡負載較大的情況下，每個數據包的延遲時間是不等的，這樣計算出的時間同步精度不高。 ● 當采用SNTP時鐘，由于是點－點連接，主時鐘和從時鐘之間幾乎沒有延遲時間抖動，而且與交換機的內部隊列延遲、抖動和時間的傳輸方向無關 如電力通訊、分布式網絡計算、交通控制，工廠過程控制等，SNTP協議是目前網絡上提供精確時間服務的一種有效方法。 設備參數 [table=98%][tr][td=2,1,612]產品 [/td][/tr][tr][td]型號 [/td][td]產品描述 [/td][/tr][tr][td]KWES40008系列 [/td][td]2個 10/100/1000/Mini-GBIC ，8個 10/100T（X ）端口, X-RING 工作溫度-10℃～60℃ [/td][/tr][tr][td=2,1,612]電源接口 [/td][/tr][tr][td]電源端子 [/td][td]2個3芯直流端子 [/td][/tr][tr][td=2,1,612]線纜長度 [/td][/tr][tr][td]雙絞線 （TP） [/td][td]100米 [/td][/tr][tr][td]多模光纖 [/td][td]傳輸距離：2KM,波長：1310nm,發光功率：>-20dbm（100Mbit/s） [/td][/tr][tr][td]單模光纖 [/td][td]傳輸距離：20KM,波長：1310nm,發光功率：>-13dbm（100Mbit/s） [/td][/tr][tr][td=2,1,612]串聯數量 [/td][/tr][tr][td]線型/星型/環行拓?fù)浣Y(jié)構 [/td][td]可以 [/td][/tr][tr][td]環型結構（X-Ring） [/td][td]<300ms（50節點） [/td][/tr][tr][td]協議 [/td][td] [/td][/tr][tr][td]最多VLAN數/范圍 [/td][td]1-4096 [/td][/tr][tr][td]VLAN [/td][td]Support Port based VLAN/Tag VLAN（256 entries） VLAN ID（Up to 4K） GVRP（256 Groups） Static VLAN groups up to 256, the VLAN ID can be assigned from 1 to 4094. [/td][/tr][tr][td]端口鏡象 [/td][td]支持 [/td][/tr][tr][td]冗余協議 [/td][td]X-ring，Dual Homing, and Couple Ring [/td][/tr][tr][td]Spanning Tree [/td][td]IEEE 802.1D，IEEE 802.1w [/td][/tr][tr][td]鏈路捆綁 [/td][td]最大支持4組 [/td][/tr][tr][td]IGMP Snooping [/td][td]支持 [/td][/tr][tr][td]SNMP [/td][td]V1.0/V2.0 [/td][/tr][tr][td=2,1,612]電源要求 [/td][/tr][tr][td]輸入電源 [/td][td]24V～48V [/td][/tr][tr][td]電源功耗 [/td][td]<10W [/td][/tr][tr][td=2,1,612]QOS [/td][/tr][tr][td]802.1p [/td][td]Port based/Tag based, IPv4 ToS, IPv6 Different Service [/td][/tr][tr][td=2,1,612]運行性能 [/td][/tr][tr][td]存儲轉發速率 [/td][td]148810PPS [/td][/tr][tr][td]背板交換容量 [/td][td]5.6G [/td][/tr][tr][td]MAC 地址表大小 [/td][td]8K [/td][/tr][tr][td=2,1,612]服務 [/td][/tr][tr][td]診斷 [/td][td]LEDs（電源, 連接狀態, 端口速率,網管狀態）故障信號觸點（24VDC/1A） RMON（1，2，3，9RFC1757） [/td][/tr][tr][td]設置 [/td][td]Web/SNMP/Telnet/CLI/ [/td][/tr][tr][td]安全 [/td][td]端口安全（基于MAC和IP） [/td][/tr][tr][td]廣播風暴保護 [/td][td]支持 [/td][/tr][tr][td]其他服務 [/td][td]支持SNTP簡單時間管理協議 [/td][/tr][tr][td]端口狀態查詢 [/td][td]支持 [/td][/tr][tr][td]管理協議 [/td][td]SNMP V1/V2c/V3, RMON 1 （Statistics, History, Alarm, Events） SMTP, SNTP, IGMP V1/V2, DHCP/Client, DHCP Server, TFTP [/td][/tr][tr][td]MIB [/td][td]MIB-II, Bridge MIB, Ethernet like MIB, VLAN MIB, Private MIB [/td][/tr][tr][td=2,1,612]環境條件 [/td][/tr][tr][td]工作溫度 [/td][td]-10℃ to +60℃ [/td][/tr][tr][td]儲藏/運輸溫度 [/td][td]-45℃ to +85℃ [/td][/tr][tr][td]相對濕度（無凝結） [/td][td]5% to 95% [/td][/tr][tr][td]平均無故障工作時間MTBF [/td][td][/td][/tr][tr][td=2,1,612]機械結構 [/td][/tr][tr][td]尺寸 （寬x高 x長）單位:mm [/td][td]72（W） x 152（H） x 105（D） （mm） [/td][/tr][tr][td]安裝 [/td][td]導軌安裝方式 [/td][/tr][tr][td]防護等級 [/td][td]IP30，鋁制外殼，無風扇設計 [/td][/tr][tr][td=2,1,612]EMC 防干擾特性 [/td][/tr][tr][td]EN 61000-4-2 防靜電 （ESD） [/td][td]+4 kV 接觸放電, +8 kV 空氣放電 [/td][/tr][tr][td][/td][td]10 V/m （80 – 1000 MHz） [/td][/tr][tr][td]EN 61000-4-4 瞬時高壓 （burst） [/td][td]+2 KV 電源線, +1 kV數據線 [/td][/tr][tr][td][/td][td]電源線: +2 kV （line/earth）, +1 kV （line/line）, +1 kV 數據線 [/td][/tr][tr][td]EN 61000-4-6 防傳導 [/td][td]3 V （10 kHz – 150 kHz）, 10 V （150 kHz – 80 MHz） [/td][/tr][tr][td=2,1,612]EMC 防輻射 [/td][/tr][tr][td]FCC CFR47 Part 15 [/td][td]FCC CFR47 Part 15 Class A [/td][/tr][tr][td]EN 55022 [/td][td]EN 55022 Class A [/td][/tr][tr][td]震動 [/td][td]IEC60068-2-6 [/td][/tr][tr][td]沖擊 [/td][td]IEC60068-2-27 [/td][/tr][tr][td]掉落 [/td][td]IEC60068-2-32 [/td][/tr][tr][td=2,1,612]認證[/td][/tr][tr][td]認證 [/td][td]FCC, CE, UL（認證中） [/td][/tr][tr][td]客制化 [/td][td]光口距離40公里或80公里的光口模塊 [/td][/tr][/table]
