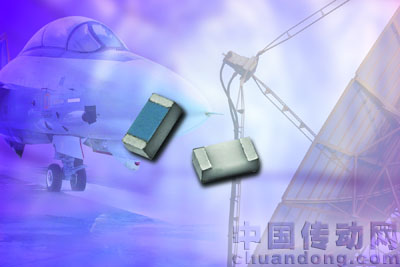

日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）推出經改進的 VSMP0603 超高精度 Bulk Metal® Z 箔 （BMZF） 卷繞表面貼裝電阻，該器件額定功率增至 0.1 W 且電阻值高達 5 kΩ。該器件是業內率先采用 0603 芯片尺寸的產品，當溫度范圍在 55°C 至 +125°C （參考溫度為 +25°C）時，可提供 ±0.2 ppm/°C 的軍用級絕對 TCR、±0.01% 的容差以及1 納秒的快速響應時間（幾乎不可測量），且無振鈴。典型的 0603 電阻經過 1000 小時工作負荷后負載壽命穩定性 ≥0.1 %，Vishay 新型器件在這方面已大幅改進，在額定功率、溫度 70ºC 情況下工作 2000 小時負載壽命穩定性為 ±0.005%。 Vishay 通過引進 0603 封裝尺寸，擴展了其卷繞接頭 VSM 和 VSMP 芯片電阻的范圍。對更小型部件的需求存在于包括精密電路在內的所有電子產品，但其實際限制很快出現。VSMP0603 保留了箔電阻的精確、頻率響應、可耐受高達 25 kV 靜電放電及負載和溫度穩定性的所有特性，但電阻值范圍減小。現在首次可提供 100 Ω 至 5 kΩ 之間任何值且具有 ±0.2 ppm/°C TCR 和在 70°C 時高達 100 mW 額定功率的電阻。Vishay 的箔電阻不受標準值限制，可提供“所要求的”電阻值（如 200.049 kΩ 或 200 kΩ），且不會增加成本或供貨時間。 此新型電阻采用全卷繞接頭，可確保制造過程中的安全操作，并確保多個熱循環期間的穩定性。卷繞接頭可確保 VSMP0603 在各種電路板位置均可進行軟焊接，而其 0.06 英寸 × 0.03 英寸的尺寸仍是采用箔技術的最小尺寸。在厚膜和薄膜產品中可提供更小的尺寸，但其裝配方法對于總裝配過程中可靠性保證的考慮就至關重要了。 VSMP0603 旨在處理不尋常環境狀況時具有極小漂移，根據 EEE-INST-002和 MIL-PRF 55342 規范，該產品非常適合軍事/航空應用。作為模擬應用的基本元件，該電阻的結構可保證較高的可靠性、在嚴苛條件下的穩定運行以及耐熱沖擊、機械沖擊及振動的優異性能。該器件可耐受超過 25 kV 的靜電放電。 此電阻允許設計人員將各種高精密規格并入一個器件，從而實現更優異的性能。VSMP0603 除了具有低 TCR、嚴格容差及超卓的負載壽命穩定值外，還具有在額定功率時 ±5ppm 的 PCR（“自身散熱產生的 ∆R”）、小于 0.1PPM/V 的低電壓系數及小于 -40 dB 的電流噪聲等特點。此電阻具有小于 1 秒的快速熱穩定時間，且采用無電感 （< 0.08 μH）、無電容設計。此器件具有標準錫/鉛接頭和無鉛接頭版本。 VSMP0603 的典型應用包括直流到直流轉換器、反饋和感應電路以及測試和測量?jī)x器中的高精密放大器；實驗室、工業和醫療系統；電子束應用；衛星航天系統；商業和軍用航空電子設備；音頻系統；井下鉆井儀器及磅秤。 目前，VSMP0603 電阻的原型樣品已可提供，并已實現量產，供貨周期為 6 周起。 VISHAY簡介 Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。有關 Vishay 的詳細信息，敬請瀏覽網站 www.vishay.com。
