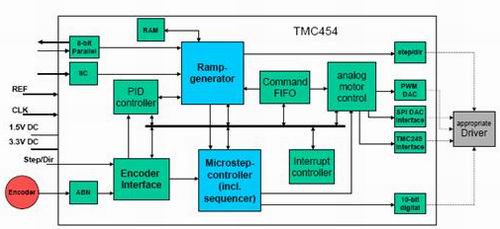

TMC454是一片高性能的控制芯片，可用于2相，3相，5相步進電機控制。提供的接受編碼反饋功能使其可以用于一些控制相應快，位置定位高的設計。大量的運動控制功能都集成在TMC454中方便使用。內部由S型區縣波形發生器，所有的運動參數都可以在很寬的范圍內調整。TMC454節省了軟件開發和硬件設計成本 電器特性 ■3.3V或/｀1.5V的工作電壓 接口 ■IIC總線接口 特性 ■兼容了軟件功能，不需改變已經存在的TMC454軟件 ■144 in BGA封裝，尺寸11mmX11mm ■可控制2，3，5相電機 ■增量式編碼器輸入接口 ■從mHZ到MHZ的脈沖發生器 ■S曲線和線性斜線的波形發生器 ■用于精確定位的PID控制 ■3個8位DACs ■中斷控制 ■PWM輸出用于電機電流的縮放比例
