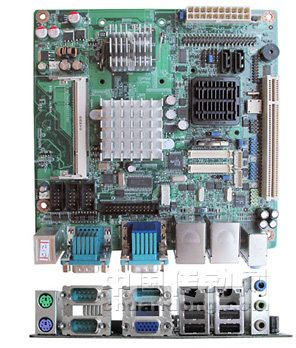

　　多數人都沒有認真考慮過計算機主板問題，而只是單純地操作計算機。但是，對于系統集成商來說，正確地選擇主板卻至關重要。以下是選擇主板的一些標準： 　　· 空間考慮 　　· 處理器和芯片組技術 　　· 電源要求 　　· 接口要求 　　· 標準符合性 　　計算機板卡大約有20多種，但卻并不都是主板。有時，系統集成商更傾向于采用計算機模塊（COM）技術。在這種技術中，通用計算“引擎”位于一塊獨立板卡上，這塊板卡還會被插到一塊專門設計的載板上。通過這種方法，系統集成商可以為復雜的嵌入式系統項目選擇合適的COM，然后專注在應用本身，而不必費心設計整個計算機，因此可以節省80%的常規開發成本和時間。 　　此外，完全集成的傳統主板也可以很好解決問題，但需要滿足復雜的應用要求和空間限制。這種情況下，用戶只需要去尋找具有特定功能并適合既有空間的板卡。例如，假設某種應用需要一定的計算能力和足夠的內存，并支持多顯示、多磁盤、雙高速以太網接口、豐富USB接口和遺留系統處理;對噪音、傳熱和功耗也有要求;系統必須能夠從CF卡啟動，板卡尺寸小于7’ x 7’;不需要更多的擴展槽。請看……. 研華AIMB-210 Mini-ITX主板 　　上述應用的解決方案可以為Intel Atom Mini-ITX主板，例如如下所述的研華AIMB-210。Mini-ITX主板于2001年上市，是規格為17 cm x 17cm （6.7’ x 6.7’） 的低功耗板，最初為入門級平臺和工業應用設計。和一些外來板不同， Mini-ITX 板適合通用計算機應用，并使用相同的螺絲安裝方式。但是，小巧和低功耗特點使其成為空間狹小的標準PC客制化應用的最佳選擇。 　　研華AIMB-210將Intel Atom處理器運用在Mini-ITC主板上。該產品配有1.6 GHz Atom N270處理器，這款處理器曾大量運用于筆記本電腦中，2.5W的低功耗使之成為一款高效的解決方案。該主板使用了Award BIOS 和帶有ICH7M 控制集線器的Intel 945GSE圖形和內存控制器。僅帶有一個PCI擴展槽。還帶有1個200針RAM SODIMM插槽，可支持高達2GB 533 DDR2 SDRAM。 　　AIMB-210具有板載Intel 945GSE GMCH 集成圖形媒體加速器950，支持高達224MB 共享系統視頻RAM。還可通過板載的標準后置I/O VGA 和內部LVDS 接口支持雙顯示。 　　AIMB-210還帶有可選的TV輸出和附加LVDS接口。 　　該主板支持10/100/1000Base-T千兆位以太網，后置I/O面板帶有2個RJ45插孔。LAN1 和 LAN2 都采用RealtekRTL8111C控制器。 　　該主板還為磁盤和其它驅動器提供了1個Ultra DMA 100 EIDE接口和2個150 MB/s SATA 通道。該主板還帶有1個適用于固態盤系統的Type I/II CF插槽，位于主板底部，可通過系統禁用。 　　后部 I/O 面板帶有4個USB 2.0接口，2個預留PS/2鍵盤和鼠標接口和3個RS232 串行端口。用戶所見的后部I/O面板只具有AIMB-210所能提供的部分功能。該主板還帶有另外4個USB 2.0 接口、3個RS232 串行端口、LVDS和逆變器接口以及1個8通道數字I/O （DIO） 接口。 　　組裝過計算機的人都可能知道系統面板接口是和機箱上的按鈕和指示燈相互連接的，如系統電源LED、復位按鈕、電源按鈕和硬盤活動指示燈。Mini-ITX 板也不例外。 　　BIOS提供了常見的設置選項，既包括一般設置，也包括一些可能使系統最優化或發生異常的其它設置。 　　附件包括哪些 　　用戶定購研華AIMB-210時附件包括： 　　 AIMB-210 SBC Mini-ITX主板 　　 CPU散熱片 　　 包含用戶手冊和所有驅動的CD-ROM光盤 　　 電纜/COM3和COM4接頭 　　 40針 IDE HDD電纜 　　 2根SATA數據電纜 　　 2根SATA 電源線 　　 I/O屏蔽/面板 　　 安裝AIMB-210時所需的所有螺絲 　　1本快速入門手冊，包括產品規格、板布局圖和跳線設置信息。 　　為什么選擇AIMB-210 Mini-ITX SBC? 　　哪些人會對AIMB-210感興趣?概括地說，任何需要構建具有豐富I/O性能系統的人，包括強大的遺留系統支持、無噪音和經濟高效運行要求。AIMB-210當然符合這些要求，因為它提供了比其它許多全長板更多的連接性，且無風扇運行不僅沒有噪音，還避免了電扇故障。Atom系統比Intel Core 2 Duo 方案節省了很大成本，因此若想以最低成本實現既定性能，該主板當仁不讓。 　　需要注意的是，幾乎所有的N270主板，包括AIMB-210, 都采用了比芯片本身發展前景差得多的補充芯片組。 Intel 945GSE 采用Intel原有的低頻 （和性能） 945芯片組。芯片組的圖形媒體加速器950是一款經過驗證的設計，但不是最新的，還不能解碼HD信號等。這對垂直市場設備來說一般不是問題，但潛在客戶需要了解這個限制。945GSE確實具有一些有趣的功能，如在弱光環境下自動調整背光燈亮度，以保證光線充足并降低能耗，雖然不是所有的系統都具有芯片和芯片組特征。 　　研華AIMB-210總結如下： 　　Mini-ITX經過多年的發展已經日漸成熟。研華AIMB-210 采用高效的Intel Atom處理器技術，保持了ITX 簡單、靈活和高效的特性，適用于多種空間狹小和要求高效的嵌入式和/或工業應用。 關于研華 　　研華是提供ePlatform服務的全球領導廠商，自1983年創立至今，一直致力于整合web-based技術、運算平臺及客制化服務，推動connected eWorld向前發展。研華與系統整合商緊密合作，讓后者能針對各行各業的眾多應用而提供完善解決方案。研華提供的千多種產品及解決方案，涵蓋三大部分：嵌入式計算機平臺事業群 （Embedded ePlatform Organization）、服務應用計算機事業群（eServices & Applied Computing Group）以及工業自動化事業群 （Industrial Automation Group）。研華在全球18個國家及36個主要城市，擁有3,400多名員工，提供各種支持，其銷售與營銷網絡能為世界各地客戶提供快捷服務，協助客戶將產品迅速推出市場。更多信息，更多信息，請查詢www.advantech.com.cn
