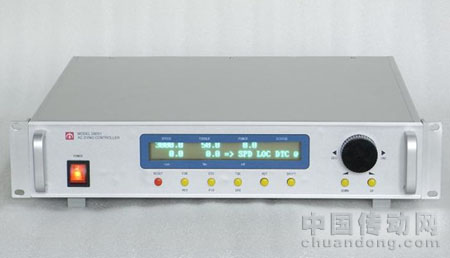

      一種專門為交流測功機配套開發的D8001 型高速可編程交流測功機控制器，近日由重慶高標科技有限公司研制完成，填補了國內外尚無此類產品的空白，為交流測功機的控制與應用提供了新的解決方案和一款性能優良、功能齊全，操作簡單，使用方便的智能儀器。

      該產品采用最新的數字信號處理器技術和可編程控制器，具有卓越的交流測功機控制功能。D8001 設計用來與 ABB 變頻器、交流異步加載電機、扭矩傳感器以及計算機和其它測控設備配套使用。加載電機的運行模式和轉速-轉矩設定可以手動操作，也可通過以太網由計算機進行自動控制。由于采用了 ABB 先進的 DTC 直接轉矩控制技術和高標公司獨創的轉矩控制策略，動態響應快，控制精度高，可重復性好，更是實驗室和生產線的理想之選。

主要特性

n    高速數據讀取：通過以太網每秒鐘可獲取120個扭矩和轉速數據（RS-232約為60個）

n    控制模式：定轉速／定轉矩／堵轉／反拖

n    轉矩控制：轉矩開環控制／轉矩閉環控制

n    扭矩傳感器：模擬信號直接輸入，無需采集卡，數據采集精度24位，內部運算精度48位

n    通訊接口：以太（Ethernet），通訊速率100M

n    高亮度真空熒光顯示器（VFD）：顯示扭矩、轉速、功率的設定值、實際值以及運行狀態

n    快速性能參數和曲線測試：從空載到堵轉的性能和參數測試運行時間只需要3到5秒

n    機架安裝：標準19吋2U機箱，帶把手

先進技術- DTC

      在提供各種類型測試臺應用的交流測功機方面，ABB 傳動享有極高的聲譽。由于采用了一種叫做 DTC 直接轉矩控制的變頻調速技術，加載電機從零到 100% 額定轉矩的加載時間小于 5 毫秒，就目前所有的測功機技術而言，DTC 是無與倫比的。

      此外，交流測功機具有電動機和測功機兩種工作模式，配合D8001控制器，可以實現多種水力、電渦流和磁粉制動器等傳統測功器無法完成的試驗項目，如瞬態加載、加載／反拖切換、帶載啟動、動態堵轉、慣量模擬等。為發動機、電動機以及汽車和摩托車等設備和車輛的動力試驗提供了諸多先進的技術手段和新的試驗方法，開創了交流測功機的新時代。

運行模式

n    瞬間加載（定轉矩控制）：正反向任意連續加載，吸收能量消耗在外接的電阻上或返回電網

n    反拖切換（定轉速控制）：加載過程中瞬間不停機將測功機轉換為電動機，拖動原動機旋轉

n    動態堵轉（零轉速控制）：快速將空載旋轉的原動機強制到零速堵轉狀態，無需機械制動器

n    帶載啟動（恒轉矩控制）：按照預先設定的負載轉矩加載，啟動過程中負載轉矩保持恒定不變

n    產品檢驗（定參數控制）：按照預定的檢驗參數和運行模式，自動判斷產品的合格或不合格

n   自動加載（計算機控制）：按照電機測試程序自動加載，單點、多點、階躍、斜線、曲線均可
