      一、用途

      電容器在補償容性無功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波，保護電容器，避免諧波電壓電流幾沖擊電壓電流影響，改善電能質量提高系統功率因數，延長電容器使用壽命。

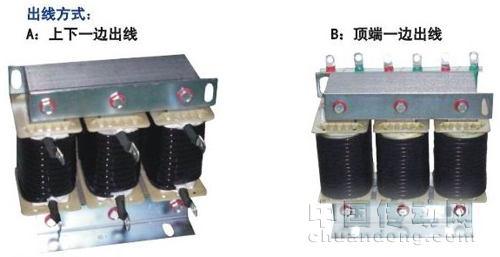

      二、結構特點

      1.該產品分為三相、單相兩種，為鐵芯干式；

      2.鐵芯采用優質冷軋硅銅片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪聲的性能；

      3.線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外形美觀的優點；

      4.電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸漆-熱烘固化這一流程，使電抗器線圈及鐵芯牢固成為一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。

      5.電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。

      三、使用環境

     1.海拔高度不超過2000米；

     2.運行環境溫度-25度至+45度，相對溫度不超過90%；

     3.周圍無有害氣體，無易燃易爆物品；

     4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

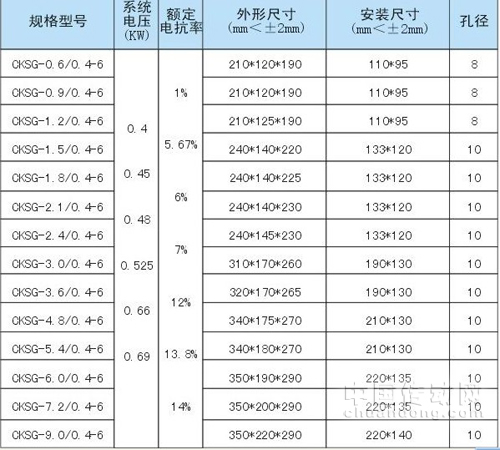

      四、性能指標及技術參數

      1.可用于電容電壓為：0.4KV  0.45KV  0.48KV  0.525KV  0.66KV  0.69KV

      2.電抗率為：1%  5.67%  6%  7%  12%  13.8%  14%；

      3.耐壓等級為：5KV/min   絕緣等級：B級、F級、H級，噪聲≤30dB,過載能力≤1.35倍以內連續工作
