      Korenix JetNet 6710G是一款革命性的千兆網管型PoE以太網交換機，專為高標準高要求的PoE應用而設計，例如實時的IP視頻監控系統，包含高質量先進的無線通訊要求，例如Wimax和802.11 a/b/g/n無線AP。通過軟件設置或LLDP自動檢索功能，8個10/100 TX PoE供電端口可以提供滿足IEEE 802.3af標準的15.4W電量輸出，以及滿足IEEE 802.3at標準的30W高電量輸出。

      單機最高輸出功率達到200W，全面滿足日益增長的本地PoE設備耗電需求。2個千兆以太網口提供高速上聯通道，連接滿足Korenix MSR專利冗余技術的高層主干交換機。Korenix RSR^TM 技術可以在5ms之內處理網絡中斷恢復通訊。在持續振動和沖擊的環境中，堅固的工業M12接頭(JetNet 6710G-M12)或rugged RJ接頭(JetNet 6710G-RJ)提供異常牢固的以太網和PoE連接。

推動高功率PoE市場 – 安防, WiMAX

自從2003年P(guān)oE以太網供電標準頒布以來，PoE以太網供電技術逐漸發展成一種趨勢; 更多的設備裝備了PD技術，可通過普通以太網雙絞線獲得電量和數據，而不必為遠程設備另外鋪設電源線。然而，常用到的IEEE 802.3af PoE標準僅提供15.4W電量輸出，不能滿足高功率終端設備的需求，如WiMAX，IP DOM攝像頭等功耗大于15.4W的設備。

      JetNet 6710G系列提供新的PSE解決方案，整合了IEEE 802.3af 15.4w和IEEE 802.3at 30W高功率PoE供電標準。8個PoE供電端口采用端跨(End-span)配線方式，每端口提供高達30W高功率輸出，整機輸出功率為200W。可以驅動戶外PTZ IP攝像頭，直接實現路口街道監控或WiMAX系統，用于車站，機場等熱點Internet連接。

有效的供電機制- IEEE 802.3at LLDP PoE電量分級
      由于一些舊有的非標準PD設備不配備PoE特微電阻(signature resistor)，所以需要PSE設備能夠提供用戶自定義供電模式和強制供電模式，滿足WiMax系統應用的需求。

      針對新的PoE+ (IEEE 802.3at)標準，JetNet 6710G除了提供用戶自定義供電模式和強制供電模式，還添加了LLDP (Link Layer Discovery Protocol)協議，能夠有效的與PD設備協商獲得正確功耗值。此LLDP封包能夠提供智能的電量控制，滿足高功率終端的需求，為終端提供精確的高功率供電。

根據優先級限量供電
      為了給PD設備提供滿足IEEE 802.3at標準的高功率PoE，PSE設備需要48V或更高電壓。然而，在某些特定環境中，PSE需要在高功率模式下滿載運行，此時它很難獲得足夠的電量。為了解決這一問題，JetNet 6710G提供電量及優先級控制，以確保整機輸出功率不超過用戶預設值。

      它還提供限量供電功能，當PD設備不能提供正確的電量分級ID時，可以限制輸出電量的大小，采用人工設定的方式提供正確的輸出功率。此功能可以讓用戶防止PD設備由于供電功率過低而當機。

牢固的RJ45/M12接頭抗振動抗沖擊
      在大多數情況下，PD設備都安裝在惡劣的工業場合，設備必須遭遇振動，沖擊，多塵和其它環境因素的影響。Korenix JetNet 6710G系列配備牢固型RJ和M12接頭，能夠抵御持續振動和沖擊的影響，旨在全面滿足各類應用需求。JetNet 6710G-M12配備8個M12 D-coded接頭，為PD設備供給電量及數據，可以改善諸如重工業，工廠自動化，鐵路，海事等現場應用。針對戶外組網類應用，如電信，戶外視頻監控，無線AP等，JetNet 6710G-RJ PoE交換機提供8個牢固型RJ45接頭，是此類應用的理想選擇。

全面的冗余網絡解決方案 – Multiple Super Ring (MSR^TM)
      JetNet 6710G支持MSR^TM (Multiple Super Ring)，新一代冗余環網技術。此新一代環網技術，滿足各種不同冗余需求和網絡結構應用。JetNet 6710G可以整合最多5個RSR(Rapid Super Ring)環網，包括4個快速以太環網和1個千兆環網。使用MSR^TM技術，可讓一個網絡節點隸屬多個環網，而斷線恢復時間(failover time)小于5ms，復接恢復時間(restore time)則達到0ms。此外，用戶可以增加上百個JetNet工業交換機來擴展環網結構，以滿足大型網絡應用需求，而無須顧慮網絡傳輸速率會受到影響。

      MSR^TM技術還能輕松將JetNet工業交換機接入核心網管交換機，采用RSTP協議或RDH TM(Rapid Dual Homing)技術，通過多線路多節點來提升兩者間連線的可靠度。如果將MSR^TM環網技術和LACP(Link Aggregation Control Protocol)鏈路聚合協議整合使用，可以增加網絡的連通性，可靠度，全面提升網絡質量。將2個或多個端口連線聚合捆綁，不僅可以增加帶寬，還提高了節點間冗余的靈活性。

Rapid Super Ring (RSR^TM)技術

RSR(Rapid Super Ring)是第二代Korenix冗余網絡技術，將電口和光口的自愈時間從30ms大幅縮短到幾毫秒。Ring master可以通過RSR engine自動選擇，簡化了設置步驟。R.M.的1st Ring Port連接的是主通訊線路，而2nd Ring Port連接的是備援線路。一旦主通訊鏈路發生中斷，備援線路會立即切換成活動狀態，進行數據傳輸。此外，在自動選擇R.M.模式下，環網的復接恢復時間(Restoration Time)同樣為0ms。

環網端口無縫自愈
      無縫自愈是Korenix專利技術，不僅可以將故障環網恢復通訊，而且不會造成任何Loop，拓?fù)浣Y(jié)構變化或丟包問題。0毫秒恢復機制可以避免任何不可靠因素，保障系統的不間斷運行。

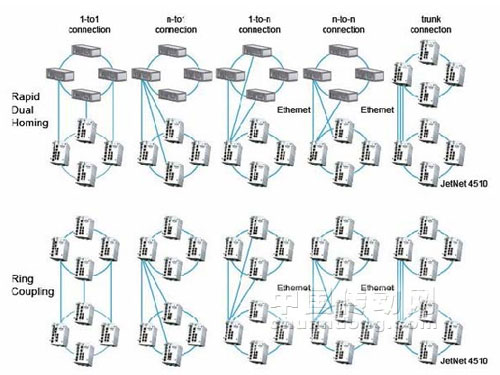

Rapid Dual Homing (RDH^TM)技術
      RDH(Rapid Dual Homing)協議是Korenix新一代冗余協議的另一項重要功能。它支持與其它品牌設備進行環耦合(Ring Coupling)，并具備設置簡單，冗余形式多樣的特點，自愈時間(failover time)更快，而斷線復接恢復時間(restore time)為零，實現無縫恢復?？梢宰詣?dòng)檢測上連端口并分組，無需另外設置。

      各組中根據連線速率大小做為主要，次要，備用連接。速率最高的作為上連線路，類似活動鏈路進行數據通訊。 RDH^TM整合了鏈路聚合功能，上連線路可以是單條連線，也可以是多條連線的聚合組，提供更好的冗余機制和上連帶寬。

TrunkRing^TM

TrunkRing是MSR的一項新功能，整合了RSR快速自愈環網和鏈路聚合兩項技術。它吸取了鏈路聚合能提高連線冗余性和連接速率的特點，只有當所有聚合連接全部斷連，環網才會斷開。鏈路聚合支持靜態聚合(static trunk)和動態聚合(LACP)。TrunkRing中并非要求每一段連接都一致。環網的連線可以是對稱的，亦可以是不對稱的。如環上有些連接是單線路，其它的可以是多條線路的聚合連接，且各聚合鏈路的組成員數量可以不同。

      用戶可提高某一段連接的冗余性，來配合實際應用的需要。速率較低的連接類似于備援線路，當發生故障時恢復網絡的連通性。

鏈路聚合控制協議

      LACP(Link Aggregation Control Protocol)鏈路聚合控制協議允許用戶將多個以太網口進行邏輯捆綁以增加帶寬。聚合端口可被視為一個物理端口，所以帶寬會高于單一以太網口。同一個聚合組的成員端口可以均衡負載，相互備援。LACP鏈路聚合功能通常用于需要提高主干網絡帶寬的應用，這是一個提高網絡傳輸數據量的最經濟的方式。

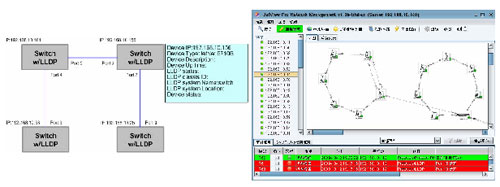

支持LLDP鏈路層發現協議自動繪制拓?fù)浼癑etView Pro網絡管理系統
      JetNet 6710G支持LLDP(IEEE 802.1AB Link Layer Discovery Protocol)鏈路層發現協議，可通過NMS網絡管理系統，協助用戶在同一子網內檢索支持LLDP功能的多品牌網絡設備。使用LLDP功能，NMS管理系統可以輕松繪制拓?fù)洌@示端口ID，端口信息，系統信息，VLAN ID等等。一旦線路中斷，拓?fù)浣Y(jié)構發生變化的信息會立即更新到NMS管理系統，幫助用戶輕松管理現場網絡。除了SNMP和LLDP協議，JetNet 6710G系列還支持Korenix專利網管軟件JetView Pro i2NMS，除了有自動繪制拓?fù)涔δ埽€提供批量MSR管理，批量IP設定，固件升級，設置備份還原，SNMP MIB瀏覽器/編譯器等。此外，用戶還可以將拓?fù)鋱D導出成不同的格式，例如JPG，BMP，PNG和PDF，使管理更加簡單查錯更加容易。界面友好的管理軟件方便管理員自動檢索設備，高效的管理工業網絡。

出色的網管和增強的安全性能


      JetNet 6710G提供多種不同的網絡控制及安全管理功能，以確保網絡連線的可靠性和安全性。為了優化工業現場網絡，JetNet 6710G系列還支持高級網管功能，例如Tag和Port-based VLAN，IGMP Snooping，QoS，LACP(Link Aggregation Control Protocol)，速率控制等。為了避免黑客攻擊，確保數據傳輸?shù)陌踩?，JetNet 6710G系列還配備DHCP client，DHCP server，支持IP和MAC地址綁定，802.1X ACL訪問控制，SSH加密, IP訪問列表，端口訪問控制及其它安全管理功能。

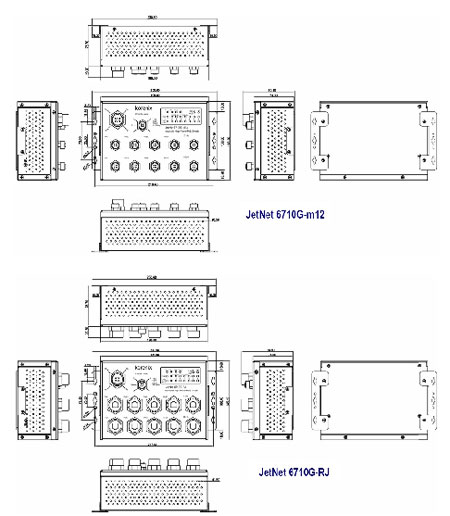

尺寸(單位: mm)

規格
