      在今年德國的SPS/IPC/DRIVES電氣自動化系統和元件展覽會上，魏德米勒公司推出了新一代用于驅動系統的混合型印刷線路板接插件 - OMNIMATE BVF/SV 7.62HP Hybrid大電流型混合接插件。該系列接插件由7.62mm間距額定耐壓1000V、額定電流38A、接線面積達6.0mm²的BVF/SV 7.62HP結構與3.81mm間距額定耐壓320V、額定電流17.5A、接線面積達1.5mm²的BCF/SC 3.81結構混合組成，并且只需要通過一次插拔就能連接裝置的電源線、信號線以及電纜屏蔽層，并能夠自動鎖定。

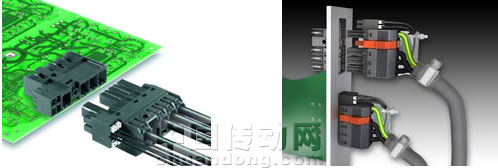

圖1  BVF 7.62HP/180MSF BCF 3.81混合型插頭

圖2  SV 7.62HP/270MSF SC 3.81混合型插座

      新型混合式接插件極富創新地將電源線、信號線和電纜屏蔽層整合到一體化解決方案之中，在保證信號、數據等可靠傳輸?shù)耐瑫r(shí)，提供了屏蔽連接功能，極大地提高了系統的抗電磁干擾能力。為了提高可操作性，將單手法蘭設計在插頭/插座的內部，在增強法蘭兩側信號的絕緣距離的同時，實現了單手鎖定功能，簡單、便捷且直觀；負責電源信號聯接的BVF/SV 7.62HP側不僅符合600V UL的設計要求，而且根據IEC 61800-5-1:2007標準提供3mm的手指安全保護，保證了操作的安全性。

      新型混合式接插件BVF/SV 7.62HP Hybrid系列擁有內置式信號接點、可插入式屏蔽保護及單手安全鎖定功能3個組成部分，將3種獨立的操作融合為一次性操作。這為客戶的設計提供了最佳解決方案：

1、  將信號接點精確整合到執行器中，從而使得印刷線路板和裝置的組裝密度更小型化；一次性的接插操作，可以簡化設備或系統的組裝、試運行和維護。

2、  單手法蘭在提供安全鎖定、操作簡便、增強絕緣距離等創新型功能的基礎上，位置可選；這為設計者提供了更多選擇、釋放了因絕緣要求或者電氣性能不同而不能共存于同一個接插件的限制，拓寬了設計空間，使設計更富有想象力，系統的集成度進一步提高（采用普通產品可能需要4個法蘭），功能進一步得到整合。

3、  電源線采用PUSH IN直插式接線，數據信號亦采用直插式聯接，進一步提升了操作的簡便性，也確保了抗振性。

4、  屏蔽片可選，且有多種角度，為客戶的現場配線提供了多種選擇，既簡單、方便，又很美觀。

      總之，新一代用于驅動系統的印刷線路板接插件OMNIMATE BVF/SV 7.62HP Hybrid系列開創了接插件同時聯接電源信號、數據信號、線纜屏蔽層的時代，為客戶提供了富有想象力的設計空間，極大地提升客戶的終端產品或系統的價值！
