挑戰高可靠嵌入式實驗平臺！華北工控首發高性能LAB-8902
產品型號
廠商性質 生產商
公司名稱深圳華北工控股份有限公司
地 址深圳市寶安區西鄉鐵崗水庫桃花源科技創新園A棟6層
企業信息
普通會員第20年
公司類型： 生產商
主運營：工業CPU卡（SBC）、嵌入式工業主板、工業機箱、無...
所在地區：深圳市
注冊時間：2006-04-04
華北工控繼研發出實驗平臺LAB-8901后又創新作，推出了LAB-8902，該款嵌入式高性能實驗平臺LAB-8902隆重推出，為高校師生嵌入式設計帶來新的實踐體驗。
華北工控LAB-8902嵌入式實驗平臺是針對2010英特爾中國嵌入式課程推出的一款高性能實驗平臺。該實驗平臺結構簡單，由顯示屏和主控板組成，主控板采用Intel®Atom D510 processor+ ICH8M芯片組，采用雙核心處理器，主頻為1.66GHz，2級緩存為512KB*2，集成顯卡。

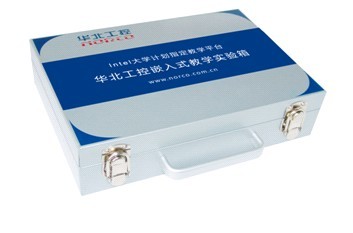

整機圖

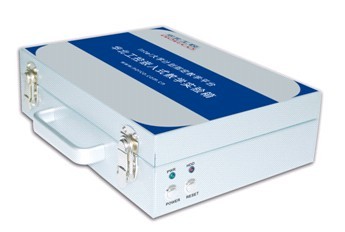

側面圖
內部圖

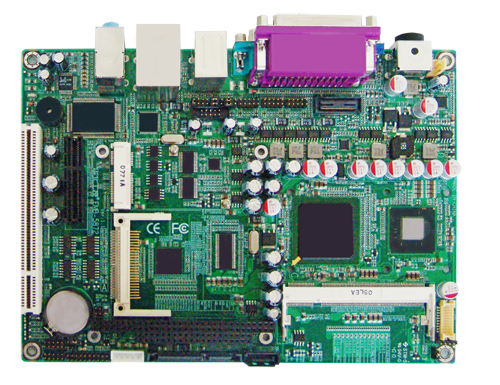

主板圖
高性能
華北工控這款嵌入式實驗平臺LAB-8902性能卓越。采用10.1"LVDS液晶顯示屏，具有觸摸功能。而且操作方便、易學易用、功能強大，符合教學實驗的各種需要。
接口豐富
LAB-8902嵌入式實驗平臺是嵌入式系統的完美體現。有1個JTAG(XDP)接口，1個8位GPIO接口，1個LPC接口（包含SMBus），1個PCI接口，1個PCI-E接口，1個MINI PCIE接口，1個PC104接口、2×COM、8×USB2.0等，接口豐富，可靈活擴展。學生能夠很好的通過這款嵌入式實驗平臺進行各種實驗和開發。有利于學生在硬件部分的分析和設計，提高學生的硬件設計和軟件編程能力。
獨立雙顯
LAB-8902嵌入式實驗平臺主機帶有1個10.1"的LVDS液晶屏，還提供1個VGA接口，VGA+LVDS同時使用，可實現獨立雙顯示，方便學生使用，通過這個實驗平臺激發更多設計靈感。
LAB-8902硬件規格：
|
型號 |
LAB-8902 |
||
|
主控板 |
EMB-5872 |
||
|
處理器 |
Intel®Atom D510 |
||
|
顯示 |
顯示接口 |
VGA、LVDS |
|
|
控制器 |
集成顯示控制器 |
||
|
顯存 |
動態共享256 MB 系統內存為顯存 |
||
|
系統內存 |
內置1條2GB DDRII SO-DIMM內存插槽 |
||
|
存儲 |
SSD |
1個CF卡插座，支持Type II CompactFlash |
|
|
HDD |
2個SATA硬盤接口 |
||
|
系統I/O |
I/O芯片 |
Winbond W83627DHG-P |
|
|
PS/2 |
標準雙層PS/2接口 |
||
|
COM |
2×COM |
||
|
USB |
8×USB2.0 |
||
|
Audio |
ALC888 標準3層接口(MIC IN、Line in、Line out功能) |
||
|
LPT |
1×LPT |
||
|
以太網 |
Realtek RTL8111D，千兆網卡，2×RJ45 |
||
|
無線網絡 |
內置無線模塊 |
||
|
擴展接口 |
1個PCI接口，1個PCI-E接口，1個MINI PCIE接口，1個PC104接口 |
||
|
液晶屏參數 |
顯示屏類型 |
10.1” LVDS |
|
|
最大分辨率 |
1024×600 |
||
|
亮度 |
220cd/m² |
||
|
對比度 |
500:1 |
||
|
觸摸屏參數 |
觸摸屏類型 |
四線電阻式 |
|
|
輸入方式 |
觸摸筆或手指 |
||
|
分辨率 |
2048×2048 |
||
|
觸摸響應時間 |
<15ms |
||
|
表面硬度 |
鉛筆硬度 3H |
||
|
點擊壽命 |
250克力度，3500萬次以上 |
||
|
筆劃壽命 |
250克力度，10萬次以上 |
||
|
入力荷重 |
R0.8(≦50g) |
||
|
透光率 |
≧80% |
||
|
通訊端口 |
RS232、USB、PS/2 接口 |
||
|
系統控制 |
開關機按鍵、系統復位按鍵 |
||
|
LED指示燈 |
電源、硬盤指示燈 |
||
|
供電方式 |
DC+12V輸入 |
||
|
冷卻風扇 |
無風扇 |
||
|
操作系統 |
Windows Vista/XP，Linux，UNIX，Moblin 等 |
||
|
環境物理特性 |
|||
|
工作溫度 |
0℃～60℃ |
||
|
存儲溫度 |
-40℃～85℃ |
||
|
相對濕度 |
5%～95%, 40℃,無凝結 |
||
|
振動測試 |
0.5g rms/5~500Hz/隨機作業 |
||
|
EMC |
CE/FCC Class B |
||
|
產品尺寸 |
330mmx240mmx95mm（長x 寬x 高） |
||
|
材質 |
鋼板 |
||
|
表面處理 |
噴漆氧化 |
||
|
安裝方式 |
桌面擺放 |
||
|
顏色 |
銀白色 |
||
LAB-8902結構簡單，高性能、接口豐富，功能完善等優勢可滿足高校嵌入式教育的需求，成為嵌入式教學的首選設備。JTAG接口配合相應的仿真器，可實時跟蹤系統的運行狀況。有利于學生更全面的掌握嵌入式系統開發各項技術，助力高校培養出合格的嵌入式系統開發人才。更多嵌入式實驗平臺詳情，敬請查看華北工控網站：www.norco.com.cn。
