簡介：

      管狀無刷直線電機的基本結構是由一個帶內置高能量永磁體的不銹剛軸定子和一個含有無鐵芯線圈的滑塊動子組成。因為線圈完全繞住了磁體，所以磁通量都得到了最有效的利用，實現(xiàn)了在其他直線電機中不可能實現(xiàn)的大推力和高效率。得益于其簡單的結構，管狀無刷直線電機能夠實現(xiàn)100nm的高分辨率。

主要特點：

1、結構簡單
●僅由磁軸與線圈組成
●無摩擦，可實現(xiàn)免維護，低噪聲，無粉塵
●高效率，有效成本

2、安裝簡單
●線圈與磁軸間無吸引力
●磁軸與線圈即使安裝時不是同心圓也不會影響到推力因為磁軸是圓形，所●以安裝簡單

3、性能與適用范圍
●最大推力: 400N
●最高速度: 14m/sec
●最大加速度: 10G （1G=9.8m/s）
●最高分辨率: 0.14μm
●最大行程：1400mm

4、高精度
●因為無摩擦，所以不會產生由熱膨脹所引起的誤差
●即使磁軸中心與氣隙不是同心圓，也不會對推力產生影響
●磁軸外部均為不銹鋼，完全沒有使用鐵，所以線圈與磁軸間無吸引力，不會產生動作不均一狀況
●因為是非接觸驅動，所以不會產生象滾珠絲桿的間隙而造成的精度誤差。

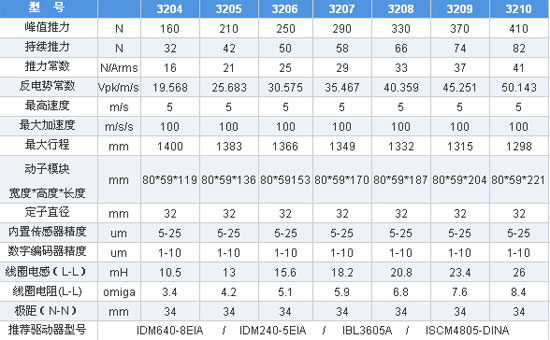

TSL-32系列直線電機參數選型：
