可替代PCL6045/MCX314運動控制芯片里的“中國芯”AFDX05

云山數控的AFDX05運動控制芯片用戶可以在計算機或單片機系統上，通過RS232串口編寫程序，發送“G01 X68.568 Y9.325 Z21.566 A52.678”之類的標準車床銑床的G代碼，AFDX05運動控制芯片也通過RS232串口接收到這串信息后，就可以指揮步進/伺服電機完成指定的動作。有了這個標準的基于銑床數控系統內核的運動控制芯片，你可以快速開發出各種各樣的專用數控系統。

AFDX05運動控制芯片支持大部分的G代碼、M代碼，也具有可組配、模塊化和開放式等特點。特別是它支持四軸直線插補，可以用計算機編寫大型的四軸聯動復雜軟件，通過它控制數控機床完成加工，促進國產中高檔數控系統軟件水平的提高。

云山數控現已推出 RS232串口型AFDX05運動控制芯片；以后還將陸續推出USB接口型、TCPIP網絡接口型、CAN總線接口型的運動控制芯片。

AFDX05運動控制芯片的幾個重要特色：

一是: 一顆芯片最多同時控制30個軸做直線插補運動；

二是: 小線段的加工時，運動連貫性非常好。

三是: 基于G代碼，應用工程師不需要懂底層硬件，就能開發各種專用數控系統。

四是: 云山數控可以按你的要求做各種專用的運動控制芯片。

AFDX05運動控制芯片是 基于FPGA實現的芯片，能夠完成高速高精度的數控加工。

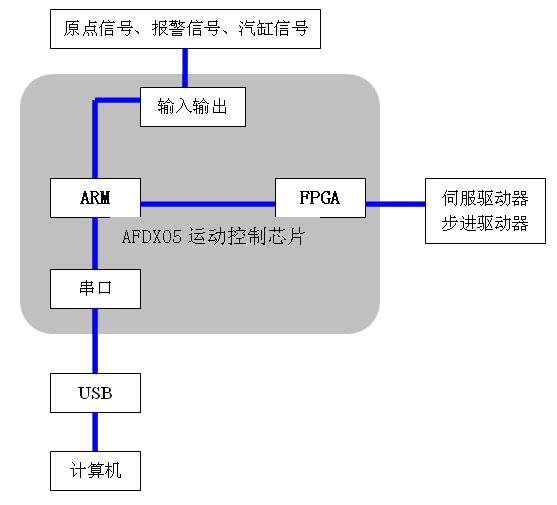

AFDX05運動控制芯片框圖

AFDX05運動控制芯片 特點

a. 采用ARM 單片機（ARM7）主頻64MHz。

b. 內含8M SDRAM。

c. 內含2M FLASH。

d. 4路步進/伺服電機輸出，最高頻率8MHz。

e. 4軸直線插補。

f. 2軸圓弧插補。

h. 若干路IO輸入。

i. 若干路IO輸出。

j. RS232通訊。

k. 云山數控自己開發的運動控制芯片AFDX05。

l. 所有硬件部分已封裝好，無需過多硬件知識,即可二次開發。

適用范圍

1~4軸步進/伺服電機控制的各種專用機床數控系統。

運動控制芯片里的“中國芯”，云山數控AFDX05運動控制芯片
