LED 驅動器大幅提高低價格 PCB 的顯示數據完整性

2011 年 2 月 16 日，北京訊

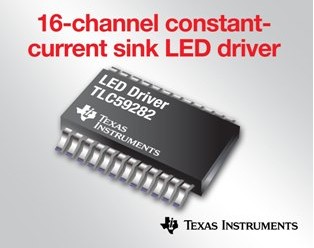

      日前，德州儀器 (TI) 宣布推出一款帶 4 通道分組式延遲的串行控制 16 通道恒流LED 驅動器，可顯著簡化視頻顯示、留言板、娛樂照明和 LED 指示燈等 LED 顯示應用的設計工作。如欲獲取樣片與技術文檔，敬請訪問：www.ti.com.cn/tlc59282-pr。

      TLC59282 可通過對 LED 輸出開關進行擺動處理來最大限度降低同步開關噪聲，從而進一步降低峰值開關電流瞬變以促進 LED 模塊中低成本雙層印刷電路板 (PCB) 的布線。如果采用傳統的多通道 LED 驅動器，就必須采用四層 PCB 布線來避免開關瞬變在輸出消隱期間破壞串行數據通信路徑。除了降低電磁噪聲之外，TLC59282 還支持極高的通道間與芯片間精確度，能夠有效確保為每個 LED 串提供均勻電流。

TLC59282 的主要特性及優勢
• 輸入電壓范圍：3.0V～5.5V；
• LED 通道耐壓高達 17 V；
• 四通道分組延遲可最大限度地降低同步開關噪聲；
• 可級聯的串行通信協議使顯示處理器能在同一串行總線上控制多個 LED 驅動器。高精度電流匹配則有助于在多個 LED 串之間實現均勻的亮度；
o 通道間的電流誤差精度：+/-0.6%（典型值）；
o 芯片間的電流誤差精度：+/-1（典型值）。
• 30 納秒BLANK脈沖可在多路復用應用中實現非常高的刷新率。

供貨情況
TLC59282 現已開始供貨，采用 SSOP 封裝，詳情訪問： www.ti.com.cn/tlc59282-pr。TLC59282 評估板根據客戶要求提供。

通過以下鏈接查閱有關 TI LED 照明系列的更多信息：
• 完整的 LED 照明產品系列： www.ti.com.cn/led；
• 通過 TI E2E™ 在線社區的 LED 論壇咨詢問題、共享知識：www.ti.com/ledforum-pr；
• 下載 LED 參考設計指南：http://focus.ti.com.cn/cn/lit/sg/zhct063a/zhct063a.pdf。
• 了解有關 TI 高級微處理器照明解決方案的信息：www.ti.com/mculighting-pr。
