1.概述

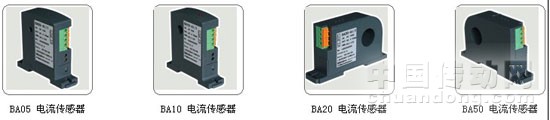

      BA系列產品主要用于工廠自動化領域。產品采用高精度、低功能耗微型測量互感器及先進電子電路，采集電網中交流電流信號，經隔離變送輸出線性直流模擬信號。

      產品符合GB/T13850-1998、GB1208-1997。

2. 產品規格

3. 接線示例

穿心輸出lac,

電流輸出型（OUT：ldc）傳感器的輸出為共地電流源；

電壓輸出型（OUT：Vdc）傳感器的輸出為共地電壓源

圖中RL是用戶負載，輸出為電流時，負載≤400Ω；輸出為電壓時，負載為≥lkΩ

4. 訂貨范例

型 號：BA05-AI/1

輔助電源：DC12V

輸 入：AC5A

輸 出：DC4-20mA

精 度：0.5

可簡寫成：BA05-AI/1 DC12V AC5A/DC4~20mA-0.5
