1.特點

SM40P-5000KF智能型油井監控終端RTU

1.1集功圖、電量、井參采集和抽油機控制于一體；

1.2防爆結構設計、精美小巧，安裝便捷、調試簡單、維護減省，綜合性?xún)r(jià)比高。

2.功能

2.1油井圖形監測：功圖、電流圖、功率圖；

2.2功圖參數監測：最大最小載荷、沖程、沖次等；

2.3井口參數監測：油壓（或匯管壓力）、套壓、井口溫度等參數；

2.4三相電量監測：三相電流、電壓、有功功率、功率因數等；

2.5單相電量監測：?jiǎn)蜗嚯娏鳌蜗嚯妷?、單相電量?/p>

2.6油井遠程控制：遠程開井、停井，遠程開井前完備的語音告警。

2.7系統報警監測：停井、開井、停電報警；三相電流不平衡、流缺相報警。

3.技術指標

3.1工業環境設計，戶外安裝，IP65密封鋁機殼。工作環境溫度，－40℃～＋85℃。

3.2EMC抑制能力，IEC61000－4－4強度等級3級。

3.3 4路繼電器開關量輸出，觸點容限：3A/250VAC，獨立保險保護。

3.4 4路無源光隔開關量輸入，反向電壓保護1000Vdc/1分鐘，浪涌抑制600 watts。

3.5 擴展通訊接口：EIA－RS485－A標準，光電隔離，隔離電壓1000Vdc/1分鐘?？蓪?shí)現與現場第三方設備如在閥組間、計量間等測試應用中的流量計、壓力變送器等數據監測。

3.6通訊接口：以太網RJ45 （Ethernet） ，通信速率10Mbit/s  。

3.7CAN總線接口：CAN Specification Version 2.0標準，光電隔離，隔離電壓1000Vdc/1分鐘；電量測量接口。

3.8模擬量接口：4路；供電，18.5DC/500mA，精度1％ @-40～＋85℃；量程，0～20mA；采樣，16bit，精度0.1%FS @-40～＋85℃。

3.9數字化溫度傳感器接口：1-Wire Protocol標準。

3.10停電報警功能：在線浮充后備電池；過充電、過放電保護功能。

3.11可存儲2000份功圖數據。確保通訊異常時數據不丟失。

3.12工業級電源，EMI/防雷擊濾波器，兼容220V/380V/660V多種電壓。

4.結構

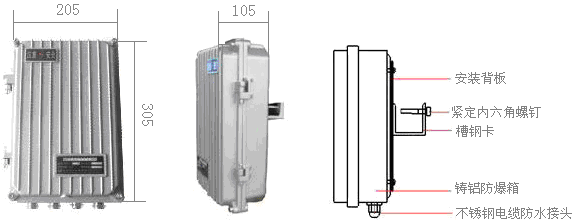

4.1全密封壓鑄鋁殼結構，防護等級IP65。確保RTU在潮濕、沙塵等惡劣環境下長期使用。

4.2體積小巧：包裝、運輸、搬運、安裝、維護等方便簡省。

4.3卡裝結構：無需動火、動焊、動鉆、動土，不破壞井場原貌；安裝、拆卸、移位、搬遷方便快捷；安裝安全、牢固、維護方便，不影響井場作業；

4.4防水設計：不銹鋼電纜防水接頭、盒蓋內壓密封條等確保系統密封、防水。

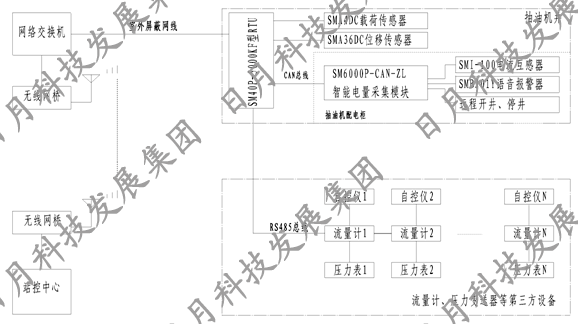

5.應用框圖：

RTU擴展數據通訊接口、Ethernet寬帶數據通訊，建立了單井?dāng)?shù)據設備的通訊鏈路平臺。

本方案適用于單井監控。RTU受令采集單井?dāng)?shù)據并上傳至站控中心,也受令下達要求采集器遠程啟停抽油機或調配注水閥組間、計量間流量等。

6.應用案例

某采油作業區井場單井SM40P-5000KF型RTU安裝圖

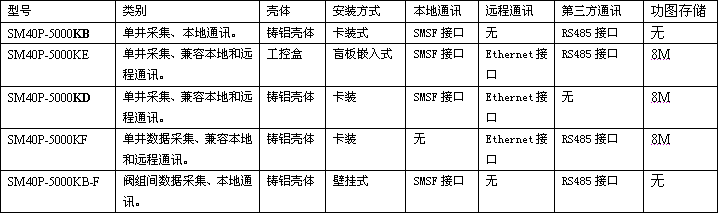

7.相關選型
