茶花 CSM100LA系列霍爾電流傳感器

產品型號

廠商性質 生產商

公司名稱江蘇茶花電氣有限公司

地址江蘇省南京市棲霞區甘家邊東108號5幢3樓

收藏產品

聯系人：李小姐 025-68900276

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

江蘇茶花電氣有限公司

普通會員第15年

公司類型：生產商

主運營：霍爾傳感器, 溫度傳感器, 接近開關, 電流互感器, ...

所在地區：南京市

注冊時間：2011-03-19

產品分類

產品新聞

技術文章

產品介紹

應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

技術參數

	型號	CSM050LA		CSM100LA
IPN	原邊額定輸入電流	50		100	A
IP	原邊電流測量范圍	0～±75		0～±150	A
ISN	副邊額定輸出電流	50		50	mA
KN	匝數比	1:1000		1:2000
RM	測量電阻（VC=±15V）	IP =±50A時: 50-160		IP =±100A時: 0-110	Ω
		IP =±75A時: 50-90		IP =±150A時: 0-33	Ω
VC	電源電壓	±12～±15（±5%）			V
IC	電流消耗	VC=±15V 10+Is			mA
Vd	絕緣電壓	在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘
εL	線性度	<0.2			%FS
X	精度	TA =25℃ VC=±15V ±0.7			%
I0	零點失調電流	TA =25℃ <±0.20			mA
IOM	剩余電流	IP→0 <±0.15			mA
IOT	失調電流溫漂	IP=0 TA = -25～+70℃ ±0.1～±0.5			mA
Tr	響應時間	<1			μs
f	頻帶寬度(-1dB)	DC～100			kHz
TA	工作環境溫度	-25～+85			℃
TS	貯存環境溫度	–40～+100			℃
RS	副邊線圈內阻(TA =25℃)	66	120		Ω

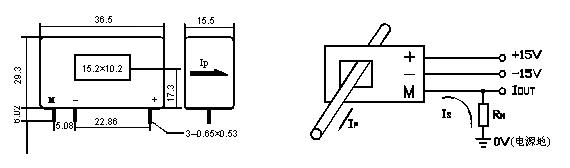

結構參數

使用說明
◆ 測量小于25A的電流時，可以用多匝線圈，以便得到最好的精度，但考慮到散熱問題，傳感器的長期工作電流應小于額定輸入電流IPN
◆ 當輸入電流排充滿通孔時，能得到最好的動態特性（di/dt和響應時間）
◆ 輸入電流排的溫度不應超過100℃。
