西門機電溫馨提示：SEMEM DS200型超聲波液位控制器，又名超聲波液位傳感器，超聲波液位計、超聲波液位儀。選用高性能超聲波傳感器。量程0-40m，電源AC220V/DC24V，變送輸出4-20 mA，控制輸出2-4路繼電器。

西門機電SEMEM DS200型超聲波液位控制器
（超聲波液位計）

               DS200Y型                               DS200K型

西門機電SEMEM DS200型超聲波液位控制器 概述
      SEMEM DS200型超聲波液位控制器，是一種智能非接觸式液位測量控制器。產品具有發射功率可調整，全量程內增益控制，自動溫度補償?shù)裙δ?，能識別虛假信號，從而有效去除各種干擾信號。本系列產品可廣泛用于各種液體的液位和固體物位測量。

西門機電SEMEM DS200型超聲波液位控制器 產品特點

采用SMD技術，提高儀器的可靠性。
自動功率調整、增益控制、溫度補償。
先進的檢測技術，豐富的軟件功能適應各種復雜環境。
具有干擾回波的抑止功能保證測量數據的真實性。
16位D/A轉換，提高電流輸出的精度和分辨率。
傳感器可采用聚四氟乙烯材料，用于各種腐蝕性場合。

西門機電SEMEM DS200型超聲波液位控制器 工作原理

      超聲波傳感器在微處理器的控制下，發射和接收超聲波，并由超聲波在空氣中的傳播時間t來計算超聲傳感器與被測物之間的距離s，由于聲波在空氣中的傳播速度V是一定的，則根據：s=Vt/2可計算出s，又因?yàn)槌晜鞲衅髋c容器的底部的距離S是一定的，則被測液位h=S-s。

西門機電SEMEM DS200Y型一體式超聲波液位控制器 產品型號表

西門機電SEMEM DS200K型分體式超聲波液位控制器 產品型號表

西門機電SEMEM DS200Y型一體式兩線制超聲波液位控制器 技術參數
工作電源：DC-24v（18v-30v）
信號輸出：4-20mA (兩線制)
工作量程：0-5m、0-10m、0-15m
工作盲區：20mm-0.6m
工作壓力：常壓
分辨率：量程＜10m：1mm；量程≥ 10m：1cm
精確度：0.25%,0.5%
環境溫度：-25℃-+70℃
防護等級：IP65
溫度分辨率： 0.125℃

西門機電SEMEM DS200Y型一體式四線制超聲波液位控制器 技術參數
工作電源：AC220V、DC24V
信號輸出：4-20mA(16位D/A，750歐姆負載) ，或RS485
工作量程：0-5m、0-10m、0-15m、0-20m
控制輸出：二路繼電器，可編程。
工作盲區：20mm- 0.6m
工作壓力：常壓
分辨率：量程≤ 15m：1mm ；量程＞15m：1cm
精確度：0.25%、0.5%
環境溫度：-25℃-+70℃
防護等級：IP65
溫度分辨率：0.125℃

西門機電SEMEM DS200K型分體式超聲波液位控制器 技術參數
工作電源：AC-220V、DC-24V
信號輸出：4-20mA(16位D/A，750歐姆負載) ，或RS485
工作量程：0-5m、0-10m、0-15m、0-20m、0-30m、0-40m
控制輸出：四路繼電器,可編程
工作盲區：20mm-1.0m
工作壓力：常壓
分辨率：量程≤ 15m：1mm；量程＞15m：1cm
精確度：0.25%、0.5%
環境溫度：變送器：-25℃-+70℃；傳感器：-25℃-+80℃
防護等級：變送器：IP65；傳感器：IP67
顯示方式：16位×2 LCD背光

西門機電SEMEM DS200Y型一體式超聲波液位控制器 安裝

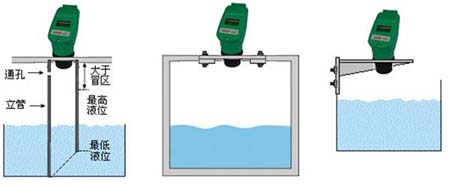

 立管式安裝示意圖               法蘭式安裝示意圖         支架式安裝示意圖

西門機電SEMEM DS200K型分體式超聲波液位控制器 外形尺寸

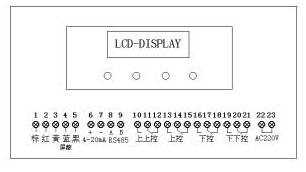

 西門機電SEMEM DS200K型分體式超聲波液位控制器 接線示意圖
