產品應用

大宗物料裝運輸送精確計量（如：散裝水泥裝船計量，糧食、化工原料、煤粉、粉煤灰等粉粒狀物料不間斷輸送計量）。

控制系統拓撲圖

系統概述

本控制系統由現場稱重系統、控制室電氣控制系統、計算機管理系統組成。4臺SM40-HX-C稱重顯示控制儀分別獨立地對4個水泥計量倉的重量進行實時檢測，通過CANBUS接口將數據發送給上位機；

控制箱內裝備有控制電器閥的執行機構獨立地對兩倉進料、放料進行控制。控制及反饋信號與SM40-I/O-F工業控制器相連。上位機根據用戶提供的發料提單內容生成發料任務文件（設置發料文件的目的是為了在發料過程中上位機異常關機情況下，從新啟動系統后可進行當前發料任務的斷點續傳），進一步根據此文件內容，在稱重儀表、控制裝置的參與下，控制水泥計量倉的輪流稱量、下料，最終達到以靜態稱重、連續給料的方式對散裝水泥進行發料、計量，同時根據計量的結果進行統計、查詢、打印，支持LQ300KⅡ+針打印機。為防止偷盜水泥，對每一次發料任務都應該有詳細完備、可靠安全的數據庫文件存儲；對數據庫可進行數據檢索。報表打印功能。

技術指標
1.系統精度：Ⅲ級，傳感器精度C3；

2.系統工作環境：溫度-10～40 ，濕度90%RH；

3.單倉額定量程：300t，凈重120t（根據用戶需求定）。

4.額定流量：300t/h（根據用戶需求定）

5.電源需求：

動力部分：380VAC  150KW

控制部分：220VAC±20%，50Hz，額定功率1000Wmax；

功能介紹

1.完全滿足商用電子衡器標準；雙靜態稱重倉，連續給料；

2.計量局檢定，貿易雙方易認可，避免如皮帶秤等連續給料計量設備引起的糾紛。

3.發運總量可設定，顯示瞬時值、累計值。

4.軟件基于WINDOWS XP平臺，SQL SERVER實時數據庫，圖形化界面，便于操作。

5.豐富的數據庫資源，長久保存數據，可打印稱量單、報表，進行數據查詢，便于聯網管理。

6.連續輸送給料，節省裝運時間，提高設備利用率，滿足工藝需要。

7.物料輸送設備與計量控制系統聯鎖。輸送機械開啟后，控制系統進入工作狀態；輸送機械停止后，控制系統退出工作狀態。

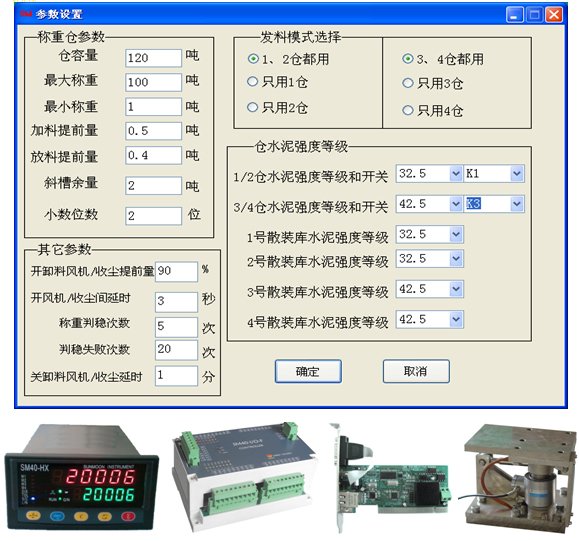

軟件界面
