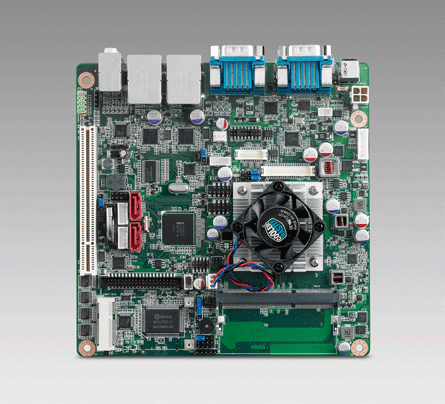

2011年12月28日， 研華推出的首款超低功耗工業mini-ITX母板采用了最新 Intel^® Atom™ N2600、N2800和D2700雙核處理器，處理器的單芯片上還集成了顯卡 (GMA 640/400MHz) 和內存控制集線器 (GMCH) 。 這些處理器將應用于新款產品，使其具有和臺式計算機系統相同的性能和功能，但卻具備整合至小型Mini-ITX規格內的優勢，成為緊湊型應用的理想選擇。AIMB-214尺寸僅為170 x 170 mm，卻配有豐富的I/O 接口，包含多達6個USB 2.0 接口和6個COM端口。 這些板卡還支持LVDS、顯示端口和VGA雙顯示輸出。

超低功耗設計

AIMB-214搭載了最新的基于32nm工藝技術的超低功耗Intel^® Atom™處理器。 Intel N2600雙核架構的散熱設計額定功率僅為3.5W，采用雙核1.8GHz處理器時也僅為8W，因此功耗更低、尺寸更小、性能更優越。 所有這些特性都集成于空間小、省電、經濟、高效的Mini-ITX規格內。AIMB-214 采用了Intel NM10芯片組，同時支持DC12V與ATX12V ，有效降低了總成本。AIMB-214的系統內存可為2 GB或4 GB的DDR3 1066 SDRAM（根據處理器不同而不同）。

豐富的I/O接口，節省資源

AIMB-214具有豐富的接口和擴展選項，包括： CF、PCI 總線、6個COM端口、6個USB接口、8-bit GPIO、2個SATA III、可選TPM 安全特性、mini SATA和Mini-PCIe擴展插槽，使產品更易于集成。另外，其雙Intel芯片組、10/100/1000 Mbps以太網端口還可傳輸高速網絡性能。

多顯示輸出

AIMB-214具有集成嵌入式Intel Gen3.5+顯示內核、N2600/N2800/D2700可支持400/640-MHz渲染時鐘頻率，且共享顯存高達224 MB，因此能夠提供優越的3D顯示和視頻性能。AIMB-214還支持多種組合雙顯示，如 VGA + LVDS或VGA + eDP以及適合于大尺寸面板的LVDS 24-bit雙通道。視頻輸出通過HDMI音頻實現，進而提供完整的音頻和視頻解決方案。

操作系統&軟件API

AIMB-214支持的操作系統包括Windows 7、Windows 7 Embedded和基于Meego Linux的開源可移動操作系統，這些系統所需硬件驅動也都已準備就緒。 研華還提供了驅動和API，包括GPIO、SMBus、看門狗定時器、硬件監控器、面板背光燈開/關以及亮度控制。AIMB-214是一款主流產品，采用了最新的超低功耗Intel^® Atom™處理器后，并兼顧到成本、連接性、尺寸和散熱等各方面性能。因此，AIMB-214母板成為博彩、教育、POS和kiosk應用的理想選擇。AIMB-214目前已支持訂購。    如需更多信息，請咨詢當?shù)氐匿N售代表或訪問研華網站。

特性：

n   支持Intel® Atom™處理器N2600、N2800和D2700雙核

n   1個204針SODIMM，最高可達4 GB DDR3 1,066 MHz SDRAM

n   支持1 x PCI和1 x Mini-PCIe擴展；6 x 串行端口、6 x USB和Cfast

n   TCO較低，支持DC12V和18/24-bit 雙通道LVDS

n   支持板載TPM 1.2（可選）

n   支持嵌入式軟件API和實用程序

關于嵌入式核心服務 – 研華嵌入式核心服務提供以設計為導向的整合服務，這些高效率的解決方案整合嵌入式板卡、周邊模塊及軟件，研華相信專注于嵌入式設計服務，可在設計開發階段就完成電子工程的相關需求，并縮短設計與整合的周期、大幅降低產品開發的不確定性與風險，加快產品上市時間。www.advantech.tw/EmbCore
