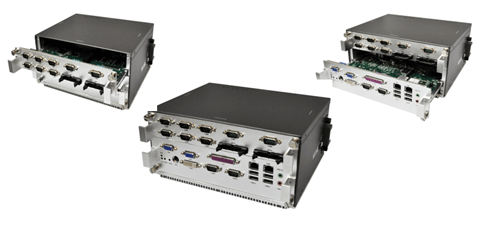

　　研祥ERC-1005軌道交通AFC設備終端是一款面向軌道交通AFC系統終端設備主控單元的嵌入式整機。系統架構采用模塊板+背板設計方案，各模塊之間連接采用歐式插針連接，保證高可靠性的運行環境；無風扇低功耗設計，機殼采用鈑金件+鋁合金結構，外形尺寸小巧，結構緊湊，散熱性能優良；接口功能豐富，擴展維護便捷；具有優良的密封防塵、散熱與抗振性能，是一款AFC系統終端應用領域的革命性產品。

　　特性：

　　u模塊化設計：CPU板卡散熱通過箱體底部散熱且該模塊支持抽拉功能，板卡模塊與箱體底部通過角度鋁塊實現緊密結合，達到完美的散熱效果。

　　u高可靠性：內部模塊間采用無線設計，板卡模塊之間采用歐式連接器練級，所以輸出端口直接板載板卡上，拆裝方便，連接可靠，可維護性高，系統運行更穩定。

　　uBIOS冗余功能：通過硬件、BIOS實現BIOS冗余功能，快捷實現BIOS備份及刷新功能。

　　u數字隔離技術：支持16路隔離數字輸出，輸出電壓：5~40V，隔離電壓：2,500Vdc；支持16路路隔離數字輸入，輸入電壓：5~24V，隔離電壓：2,500Vdc，電氣特性：無極性光耦輸入。

　　u寬壓直流輸入：支持DC12-24V直接供電，適合現場不同電壓的變化波動。

　　u活動安裝支架：支持活動可翻轉90°的活動支架，方便使用者進行維護。

　　規格：

　　微處理器：板載Intel®Atom™N455CPU，1.66GHZ，DMI2.5GT/S，512KB

　　芯片組：Intel®ICH8M

　　內存：板載DDR3800MHZ2GB內存

　　網絡功能：提供2個10/100/1000Mbps網絡接口，LAN1支持網絡喚醒功能

　　顯示功能：支持2VGA+LVDS顯示，VGA1模擬輸出支持最高分辨率為1400×1050，VGA2

　　和LVDS支持最大分辨率為1366×768，LVDS數字視頻輸出采用DVI-I(24+4)連接器

　　音頻功能：采用HD標準，支持MIC-IN/LINE-OUT

　　Watchdog功能：支持255級，可編程按分或秒；支持看門狗超時中斷或復位系統

　　外部IO接口：

　　4個USB接口；

　　10個串口，其中COM1，COM2，COM3為隔離串口，COM2，COM9.COM10支持RS-232/RS-422/RS-485切換，COM9支持Modem喚醒

　　1個并口；

　　2個16路GPIO口，其中:；GPIO1為數字GPIO，GPIO2為隔離GPIO。

　　2個VGA顯示接口；

　　1個LVDS接口（DB24+4）；

　　1個AUDIO接口（1個MIC-IN，1個LINE-OUT）；

　　1個CF卡槽；

　　2個10/100/1000Mbps網絡接口；

　　1個PS/2鍵盤/鼠標接口

　　環境適應性：

　　電源模塊：DC12V～DC24V輸入，輸出DC12V，支持S0，S1，S5。

　　硬件監測：SystemTemperature、CPUTemperature、Vcore、V12.0、V3.3、V5.0、VBAT、故障診斷數碼管顯示代碼功能。

　　外形尺寸：200mm（D）×245mm（W）×102mm（H）

　　工作環境：溫度：-20℃～60℃；

　　貯存環境：-40℃~+80℃

　　濕熱交變：溫度：-40℃～60℃；濕度：RH=85%～90%,48H。

　　電磁兼容性：

　　GB9254-2008輻射騷擾（A）級；

　　GB9254-2008傳導騷擾（A）級；

　　GB/T17626.2.2006靜電放電（2）級；

　　GB/T17626.4-2006脈沖群抗擾度（2）級；

　　GB/T17626.5-2008浪涌（沖擊）抗擾度（2）級；

　　GB/T17626.6-2008傳導抗擾度（2）級。

　　GB/T17626.11-2008電壓暫降、電壓短時中斷.

　　可靠性：平均無故障工作時間：MTBF≥50000h；平均維修時間：MTTR≤20分鐘。

　　安全性：滿足GB4943-2001的基本要求。

　　抗振動：5-17Hzs周期/1.0mm振幅；17-200Hz/1.0g加速度；

　　抗沖擊：加速度（10g）持續時間（11ms）。
