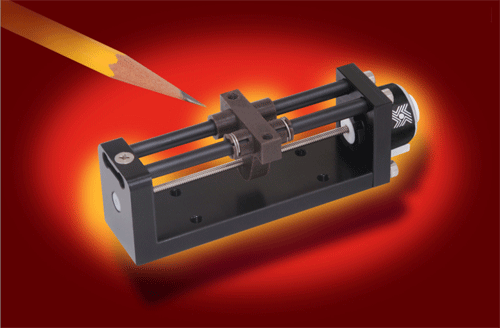

      海頓科克直線傳動是世界領先的直線運動產品制造商，公司最近發布了一個驅動精密顯微鏡窄片平臺的應用，該工作平臺移動的最小步長為15微米，最大推力為13N，在這個非常緊湊空間里的實現傳動要求，無疑這是一個完美的機械結構，在精密的微流體或者光學儀器中經常會有這種需求。這個結構大約有22MM寬，25.2MM高，其行程最大可以達到64MM。

      一個輕型的經過陽極氧化的鋁合金型材做成的底座，底座兩端分別安裝有螺桿襯套和電機安裝支架，整個結構的核心是海頓15000系列的永磁式直線步進電機，該電機已經成功應用在幾千種結構應用中，該電機不需要復雜的控制設備，只需要簡單的速度脈沖和方向信號。

      整個結構的移動滑塊是用帶有自潤滑效果的聚縮醛材料做成，滑塊本身帶有張緊彈簧，這能使滑塊在運動過程中保證運動的精確性，滑塊由2根涂有TFE涂層的直線滑軌做導向?；瑝K由KERK的螺桿驅動，螺桿由303不銹鋼制成，并且由5種導程可選，分別是0.3MM,0.4MM,0.5MM,1.0MM,2.0MM,該螺桿一端固定在底座的螺桿襯套中，由于螺桿精密，所以當電機工作時，自然可以實現高精度的運動控制。

      該電動載片平臺結構還可以客戶化定制，比如客戶特定的底座，不同的行程（最高可達64MM）,傳感器安裝，客戶化的布線等等，都可以根據客戶要求定制。
