　　產品介紹：

　　穿透式激光辨別傳感器

　　•采樣速率高達80μs

　　•區分精度高達5μm

　　•新功能：包括自動調整

　　•可選的顯示器[面板/DIN]

　　•通信單元[RS-232C/BCD]

　　智能的I系列由高精度的傳感器陣容組成，實現了高成本性，為現場操作提供了最先進的功能。

　　產品特性

　　三種概念

　　智能,堅韌,簡單

　　智能

　　利用為高精度檢測儀器開發的技術和功能達到了高精度。

　　堅韌

　　為在嚴酷環境中使用而開發，I系列具備堅固的結構設計。

　　簡單

　　優良的可用性能夠快速簡單地執行穩定的檢測，沒有任何困難的調節和設定。

　　智能

　　新開發的光學系統實現了高穩定性和檢測精度

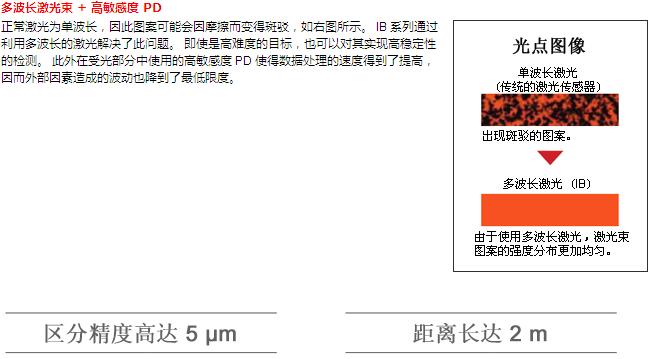

　　多波長激光束+高敏感度PD

　　正常激光為單波長，因此圖案可能會因摩擦而變得斑駁，如右圖所示。IB系列通過利用多波長的激光解決了此問題。即使是高難度的目標，也可以對其實現高穩定性的檢測。此外在受光部分中使用的高敏感度PD使得數據處理的速度得到了提高，因而外部因素造成的波動也降到了最低限度。

　　簡單

　　根據對準LED輕松進行定位

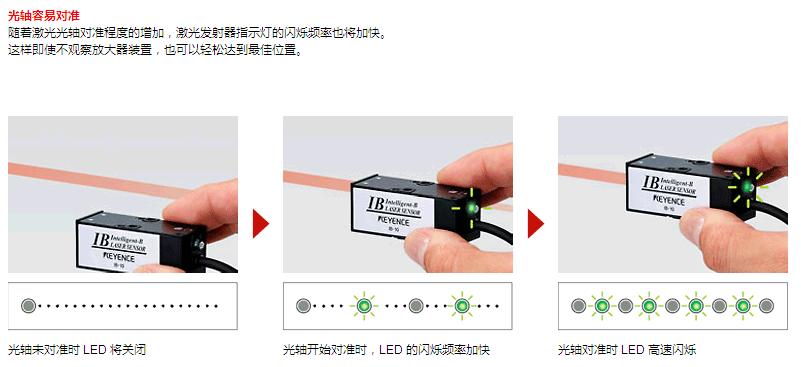

　　光軸容易對準

　　隨著激光光軸對準程度的增加，激光發射器指示燈的閃爍頻率也將加快。

　　這樣即使不觀察放大器裝置，也可以輕松達到最佳位置。

　　光軸未對準時LED將關閉

　　光軸開始對準時，LED的閃爍頻率加快

　　光軸對準時LED高速閃爍

　　減少維護

　　通過自動調整功能減少維護需要

　　即使在設備很容易變臟的環境中，也可以長期進行穩定的檢測

　　在IB系列中，如果受光量由于諸如傳感頭前側存在臟污之類的問題而減少，則可以通過使用調整輸入將輸入期間的受光量調整到標準值。此外，自動調整功能還可以識別到此調整輸入并沒有測量目標，因此會定期自動執行。因此即使在設備很容易變臟的環境中使用，該設備的自動校正功能也可以實現穩定的檢測，同時大幅減少維護需要。

　　數據通信

　　可選多功能

　　NPN/PNP輸出選擇（判斷選擇）

　　同時支持NPN和PNP輸出。用戶第一次打開電源時就要設定輸出。這些設定以后可以更改。判斷輸出為HIGH，GO或LOW。

　　存儲體功能

　　存儲體功能最多能寄存四個詳細設定模式*。例如，對應測量目標更換時，此功能允許用戶在寄存的設定模式之間輕松切換。

　　*HIGH側設定值、LOW側設定值、軟目標值、模擬輸出的比例設定。

　　模擬輸出選擇

　　有以下五種類型的模擬輸出可供選擇。用戶第一次打開電源時就要選擇輸出。

　　可選安裝方法

　　設計了DIN軌道安裝型和面板安裝型的2種類。

　　通信單元

　　EtherNet/IP通信單元DL-EP1

　　DL-EP1是兼容EtherNet/IP的適配器，它可以從PLC（可編程控制器）或PC（個人計算機）上的連接傳感器放大器中讀取和寫入數據。

　　・DL-EP1支持循環通信。數據可以在無梯形圖程序時進行交換。

　　・DL-EP1還支持UCMM和第3級（顯式信息通信）?？呻S時讀取和寫入傳感器放大器的設置與狀態，還可向傳感器放大器發送動作指令。

　　DeviceNet通信單元DL-DN1

　　DL-DN1可作為DeviceNet通信的從屬單元。使用DeviceNet通信時，連接至DL-DN1的傳感器放大器和其他單元可以將開啟/關閉控制信號和測量值以通信數據的形式發送到PLC或其他設備。

　　DL-DN1支持I/O通信（輪詢）和顯式消息傳遞。I/O輪詢?cè)试S數據在無梯形圖程序的情況下進行通信。顯式消息傳遞允許讀取/寫入傳感器放大器參數并向傳感器放大器發送動作指令。

　　RS-232C通信單元DL-RS1A

　　用RS-232C信號將數字?jǐn)?shù)據輸出到外部設備時使用此單元。而且也可以進行內部的設定更改。

　　BCD輸出單元DL-RB1A

　　從IB系列獲取數值數據后以數字?jǐn)?shù)據形式存入外部設備時使用此單元。一個通信單元最多可以從BCD中的八個IB系列顯示器上獲取數據。

　　通信單元:系列

　　◎標志表明沒有必要減少電線或創建通信程序。

　　通信單元:所支持的傳感器放大器(2011年3月1日前）

　　GT2系列/GT-70A系列/IG系列*1/IB系列*2/IL系列*3

　　*1不能使用2009年7月14日當天或之前購買的DL-RS1A單元。

　　*2不能使用2010年7月14日當天或之前購買的DL-DN1單元。

　　*3不支持DL-EP1/DL-DN1。

　　另外詢問兼容性的相關條件

　　選配

　　產品應用

　　工業應用示例

　　支持從簡單區分到高精度檢測的所有應用

　　液晶行業

　　檢測液晶玻璃是否存在

　　在各種液晶制造過程中，可用于在運送期間檢測玻璃板是否存在。可以對光透過量進行高精度區分，因此可以實現穩定的檢測。

　　電子行業

　　芯片組件的未吸附檢測

　　在安裝過程中，此設備可以對很小目標上的芯片梯度與/或芯片是否存在進行準確的檢測。此外因?yàn)椴蓸铀俾蕿?0μs，它還可以用于高速生產線上的檢測。

　　電氣行業

　　打印機供紙方向檢測

　　通過同時感測2個位置，設備可檢測到運送過程中的供紙方向與/或傾斜角度。同時借助小型感測器頭和高速采樣能力，還可以對物體內部進行連續測量。

　　金屬行業

　　區分不同的金屬軸

　　對金屬構件內部或處于裝配過程中的各種軸的差異進行檢測。通過使用內含的保持功能，無需停止目標即可進行測定。

　　塑料行業

　　區分不同的薄膜

　　通過測量激光的光透過量，該設備可準確地捕捉透明薄膜中存在的任何差異。此外，通過沿寬度對準多個設備，可實現在多個點上對是否存在涂層不均勻情況進行持續性的檢測。

　　工廠

　　檢測工廠廢水的渾濁度

　　通過測量穿過玻璃的激光透過量，可以確定工廠廢水的渾濁度。此外還可將判斷值設定在0與100%之間。

　　食品與制藥行業

　　瓶頸直徑判斷與瓶蓋緊密性檢測

　　包裝后檢測直徑判斷，以及將瓶蓋安放到瓶子上后瓶蓋的緊密性。由于采樣速度高，可實現在傳送帶上執行檢測而無需停止目標。

　　食品與制藥行業

　　檢測試管的液位

　　通過測量激光的光透過量，可以非常精確地檢測出液位。此外通過使用小型傳感頭，還可以將設備放置在非常狹窄的空間中。
