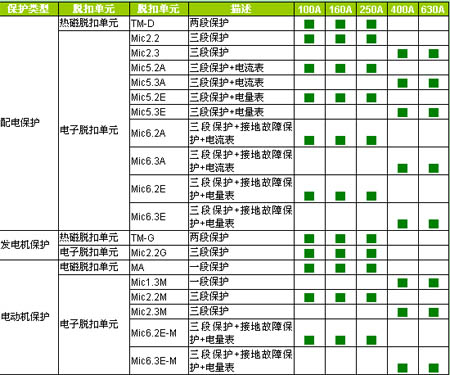

編者按：施耐德電氣新一代塑殼斷路器Compact NSX開始接受訂單，Compact NSX的發布，將更加鞏固施耐德電氣在低壓配電領域的領導地位。 中國北京，2008年6月18日 –全球能效管理專家施耐德電氣日前推出集全面電能管理于極致保護的最新一代塑殼斷路器Compact NSX，并將于2008年6月18日接受客戶訂單。Compact NSX的發布，將更加鞏固施耐德電氣在低壓配電領域的領導地位。 一、產品介紹： ■ 殼架電流：100A，160A，250A，400A，630A。 ■ 分斷等級：36KA，50KA，70KA，100KA，150KA。 ■ 安裝方式：固定式，插入式，抽出式。 ■ 操作方式：撥動手柄，旋轉手柄，延伸旋轉手柄，電動操作機構。 ■ 脫扣單元：TM, Mic2.2, Mic2.3, Mic5.2A, Mic5.3A, Mic5.2E, Mic5.3E, Mic6.2A, Mic6.3A, Mic6.2E, Mic6.3E, MA, 1.3M, Mic6.2E-M, Mic6.3E-M, Mic2.2G等。 ■ 應用情況：配電保護、電動機保護、發電機保護、400Hz應用、負荷開關、雙電源切換系統等。 ■ 參數測量功能：A或E型脫扣單元，可以實現多種電力參數的測量。 ■ 柜門顯示單元FDM121，可以顯示所有脫扣單元測量的信息。 ■ Modbus通信模塊，配合BSCM（斷路器狀態控制模塊）以及帶通信功能的電操，可以實現四遙功能。 ■ 附件齊全： □ SDx可以實現故障診斷功能，特別是可以實現過載指示功能。 □ 新的電操及旋轉手柄，柜門開孔尺寸統一。 □ NSX接線附件，連接電子脫扣單元與FDM121柜門顯示單元或通信模塊。 □ 口袋電源，方便客戶隨時檢查斷路器液晶顯示屏及“Ready”LED準備就緒指示燈。 二、產品脫扣單元型號說明 三、產品賣點： ■ 傳承NS極致保護優勢 □ 雙旋轉結構——極強的限流能力。 □ 能量脫扣——最可靠的保護。 □ 模塊化設計——便于客戶定購產品。 ■ 超越NS經典 □ 更加優秀的完全選擇性——保證用電的連續性。 □ 更加精確的電子脫扣技術——保護更加可靠。 □ “Ready”LED準備就緒指示燈，實時指示NSX處于正常狀態。 □ “100％緊固”限力矩螺釘，保證本體及脫扣單元組裝可靠。 ■ 精準測量 □ A型和E型脫扣單元內置雙重互感器專利技術，可以精確測量各種電力參數。 □ A型可以測量電流參數。 □ E型可以測量電流、電壓、功率、功率因數、頻率、電量、諧波畸變率等參數。 □ FDM121柜門顯示單元與脫扣單元通過RJ45接線相連，可以實現海量數據顯示。 ■ 全面電能管理 □ Mic5及6脫扣單元可以實現多種電力參數測量、報警、故障診斷、運行時間、歷史日志等功能。 □ 維護與配置模塊可以實現多種設置、模擬報警、檢查脫扣曲線等功能。 □ SDx可以實現故障診斷及故障的分類指示功能，特別是可以提供過載指示功能。 □ SDTAM可以實現電動機的過載預報警功能。 □ 多種的軟件RSU、RCU、PowerView, 輕松實現電能管理。 ■ 便捷通信 □ RJ45通用接線技術，連接所有通信附件，使得搭建復雜通信網絡更加容易。 □ BSCM斷路器狀態控制模塊，可以在上位機與開關之間傳輸斷路器狀態信息。 □ Modbus通信模塊，輕松實現斷路器與上位機之間的數據傳輸。 □ 方便客戶標注及選型，推出通信套裝方案，標注及訂貨只需說明方案號即可。 四、產品訂貨號說明 NSX產品訂貨號以LV或TRV開頭，分別代表不同產品類型： ■ LV＊＊＊＊＊ ：斷路器，脫扣單元及附件。 ■ TRV＊＊＊＊＊：通信類產品。 ■ COM＊ ：通信或測量方案號，同時也代表通信或測量方案的訂貨號。 五、產品交貨期說明 ■ NSX常規產品將于2008年6月18日接受訂單，常用產品在北京、上海、廣州、成都四個物流中心備庫存。 ■ 由于NSX的高端應用及部分附件涉及進口部件，因此，具體產品貨期請見施耐德電氣通知。 六、產品相關資料 ■ Compact NSX產品目錄 SCDOC－1147 ■ Compact NSX簡化目錄 SCDOC－1148 ■ Compact NSX 產品折頁 SCDOC－1149 ■ Compact NSX 用戶手冊 ■ Compact NSX Modbus用戶手冊 ■ Compact NSX Mic5,6 用戶手冊 ■ Compact NSX 應用指南 欲了解NSX詳細信息，或下載電子樣本，敬請登陸NSX官方網站NSX.schneider-electric.cn ，如果您有任何產品問題，請隨時咨詢施耐德電氣技術服務熱線：400 810 1315。 關于施耐德電氣 全球能效管理專家施耐德電氣，為能源及基礎設施、工業、數據中心及網絡、樓宇和住宅市場提供整體解決方案，致力于更安全、更可靠、更高效、更多產的能源使用。施耐德電氣2007年的銷售額為173億歐元，在102個國家擁有120,000名員工。施耐德電氣助您――善用其效，盡享其能！ www.schneider-electric.com 施耐德電氣在中國 施耐德電氣于1987年在中國設立了第一個合資企業，目前在華已經擁有15000名員工，4個分公司，36個區域性辦事處，21家工廠，4個物流中心，1個研修學院，2個全球研發中心，1個實驗室，500家分銷商和遍布全國的銷售網絡。www.schneider-electric.cn
