凌力爾特公司推出高速同步MOSFET驅動器LTC4442/-1
導語：近日，凌力爾特公司 （Linear Technology Corporation） 推出高速同步 MOSFET 驅動器 LTC4442/-1，該器件用來在同步整流轉換器拓?fù)渲序?qū)動高端和低端 N 溝道功率 MOSFET
近日，凌力爾特公司 （Linear Technology Corporation） 推出高速同步 MOSFET 驅動器 LTC4442/-1，該器件用來在同步整流轉換器拓?fù)渲序?qū)動高端和低端 N 溝道功率 MOSFET。這種驅動器與凌力爾特公司很多 DC/DC 控制器組合使用時，可組成完整的高效率同步穩壓器，該穩壓器可用作降壓或升壓型 DC/DC 轉換器。
這個強大的驅動器可以吸收高達 5A 電流和提供高達 2.4A 電流，非常適用于驅動大柵極電容、大電流 MOSFET。LTC4442/-1 還可以為較大電流應用驅動多個并聯 MOSFET。當驅動 3000pF 負載時，12ns 快速上升時間以及高端 MOSFET 的 8ns 下降時間和低端 MOSFET 的 5ns 下降時間最大限度地降低了開關損耗。集成自適應貫通保護功能防止高端和低端MOSFET同時導通，從而最大限度地減少了死區時間。
LTC4442/-1 具有一個用于電源級關斷的三態 PWM 輸入，它與所有具備三態輸出功能的多相控制器兼容。另外，該器件有一個單獨的電源，用于輸入邏輯與控制器集成電路的信號擺幅匹配，并在驅動器和邏輯電源端有欠壓閉鎖電路。該器件還在 6.2V 至 9.5V 的范圍內驅動高端和低端 MOSFET 柵極，并在電源電壓高達 38V 時工作。LTC4442-1 版本有較高的 6.2V VCC 欠壓閉鎖，而不是 3.2V，用來驅動標準 5V 邏輯 N 溝道 MOSFET。
LTC4442/-1 采用耐熱增強型 MSOP-8 封裝，在 -40oC 至 85oC 的溫度范圍內工作，以 1,000 片為單位批量購買，每片價格為 1.25 美元。

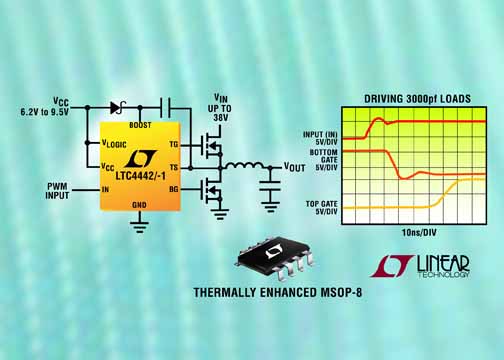

照片說明：同步 MOSFET 驅動器用于 DC/DC 轉換器
性能概要：LTC4442/-1
·同步 N 溝道 MOSFET 驅動器
·高驅動電流：提供 2.4A，吸收 5A
·自適應零貫通保護
·高端 MOSFET 柵極：驅動 3000pF 負載時，上升時間為 12ns，下降時間為 8ns
·低端 MOSFET 柵極：驅動 3000pF 負載時，上升時間為 12ns，下降時間為 5ns
·3 態 PWM 輸入用于功率級關斷
·38V 最大電源電壓
·6.2V 至 9.5V 柵極驅動電壓
·LTC4442 的 UVLO 為 3.2V
·LTC4442-1 的 UVLO 為 6.2V
